HPXdrive für Kran | Technologie


Funktionaler Wechsel, je nach Anforderung!

In Zeiten von steigenden Kosten und Umweltschutz wird effizientes Arbeiten immer wichtiger. Der HPXdrive zeichnet sich zudem durch eine höhere Lebensdauer gegenüber konventionellen Zylindergreifern aus.
Nicht nur die Stillstandzeiten für Wartungsarbeiten werden reduziert, sondern auch die Betriebskosten. Das Schalenwechselsystem und die Auswahl an passenden Wechselschalen erhöhen zum einen die Einsatzflexibilität und zum anderen werden die Neuanschaffungskosten reduziert.

Der HPXdrive Standard (SD) gewährleistet ein sicheres Arbeiten im alltäglichen Einsatz. Integrierte Druckbegrenzungsventile machen den Betrieb unabhängig vom Druck des Trägergerätes. Die Antriebseinheit HPXdrive kann sowohl mit einem Standard-Flanschmotor als auch mit einem Zapfendrehmotor ausgestattet werden.

GRABGREIFER MIT HPXdrive
GRABGREIFER MIT HPXdrive

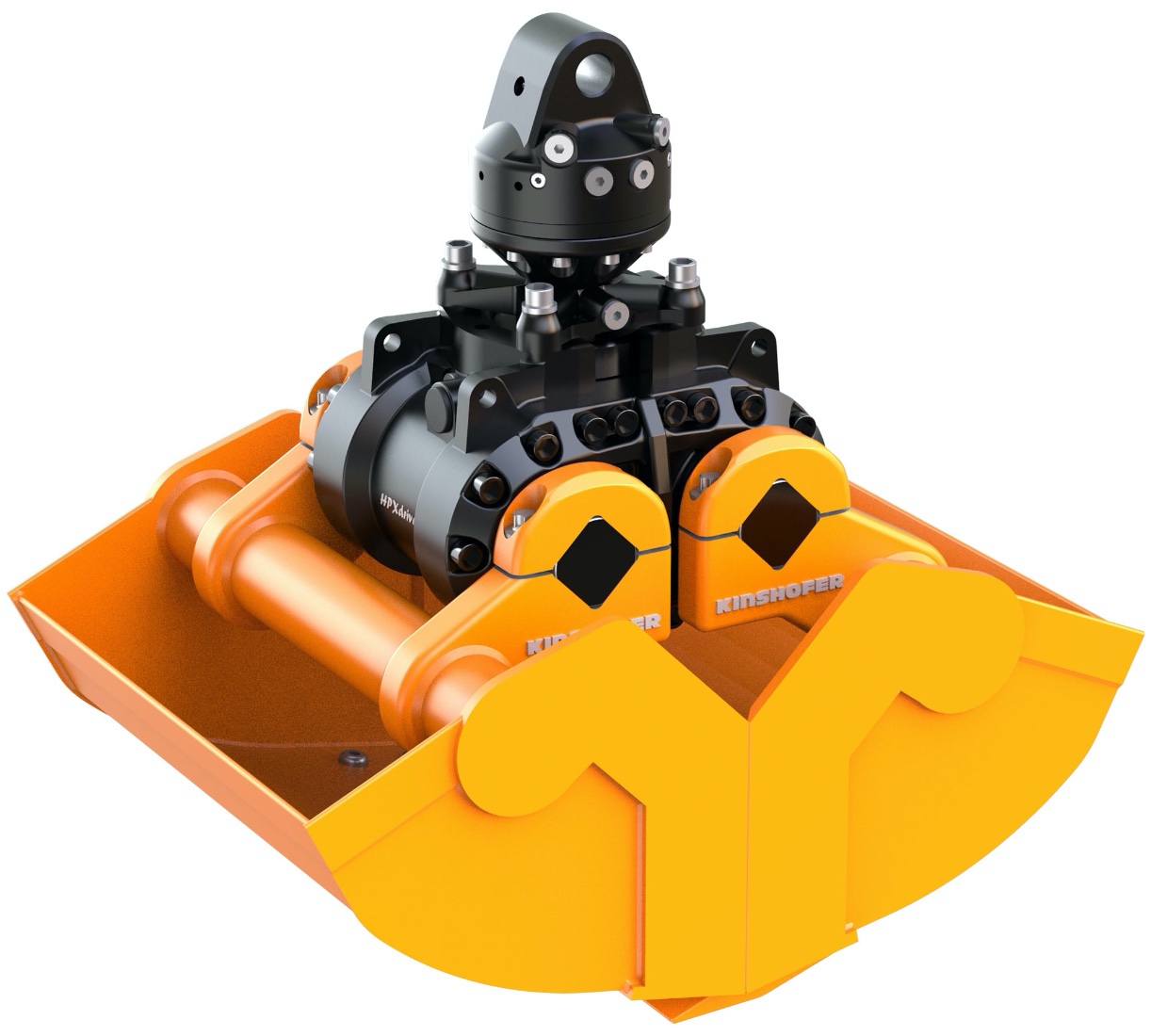

GRABGREIFER MIT KLEINEM VOLUMEN UND
HPXdrive
GRABGREIFER MIT KLEINEM VOLUMEN UND HPXdrive

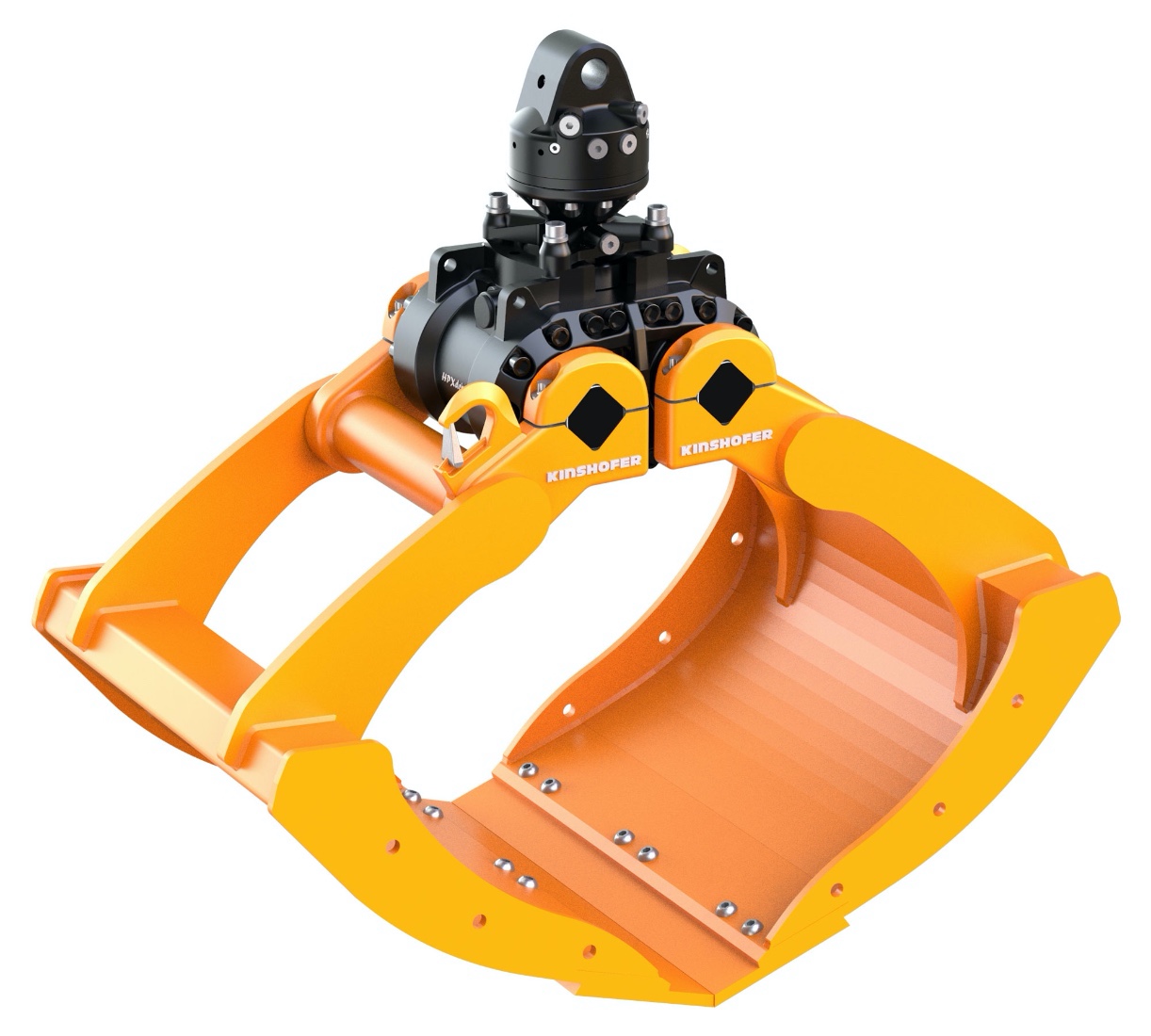

UNIVERSALGREIFER MIT HPXdrive
UNIVERSALGREIFER MIT HPXdrive

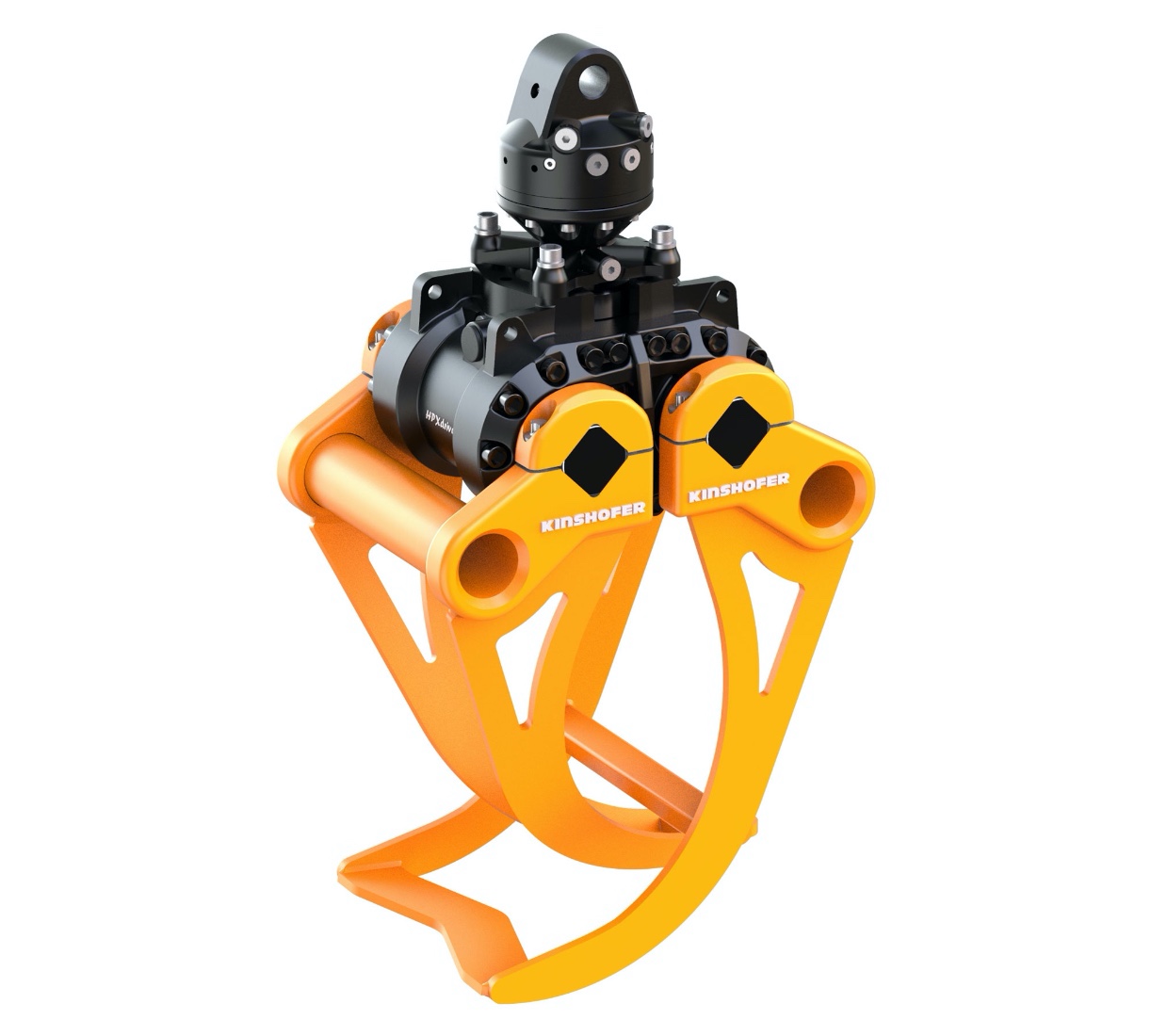

STEINGREIFER MIT HPXdrive
STEINGREIFER MIT HPXdrive

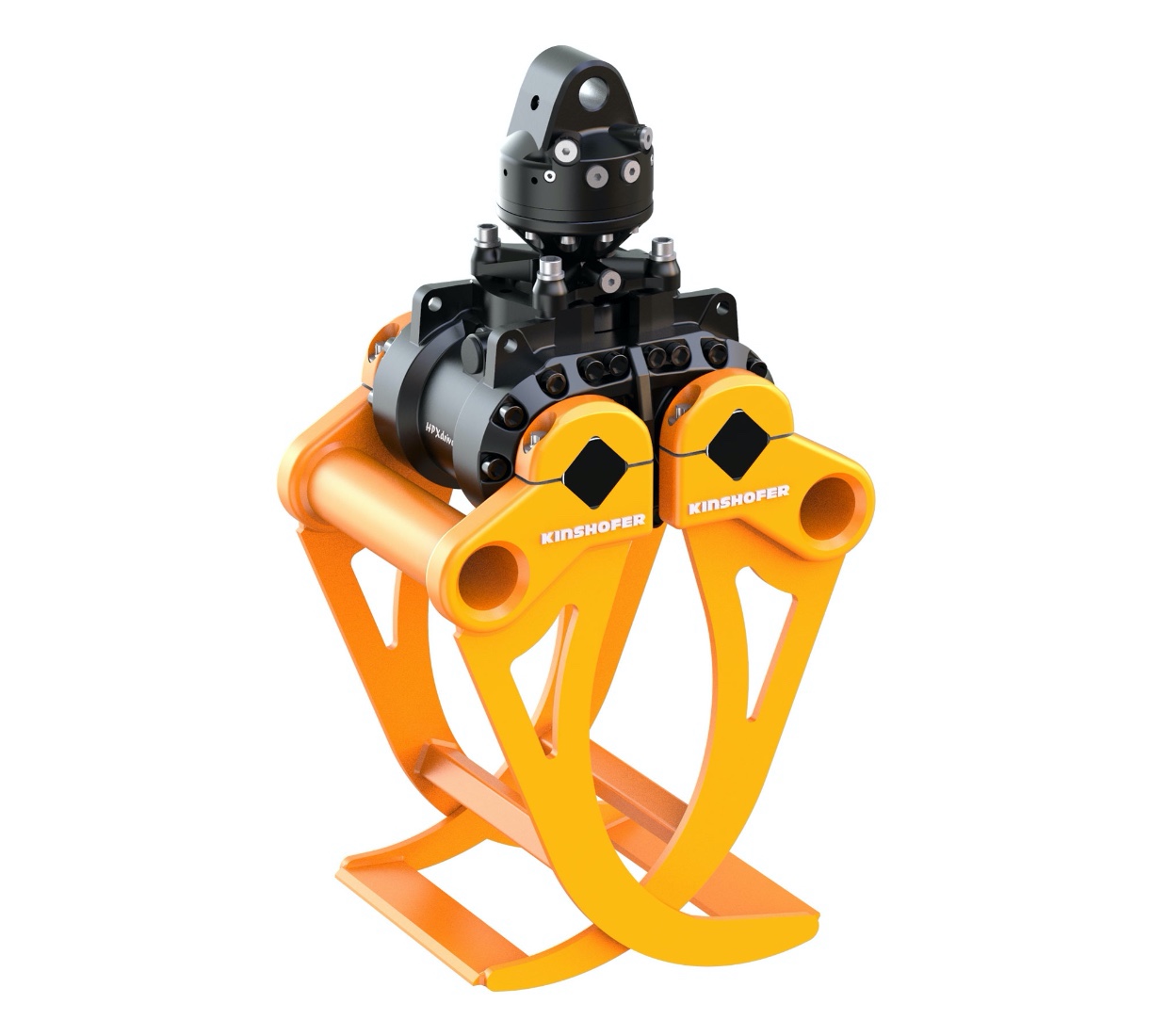

HOLZGREIFER MIT HPXdrive
HOLZGREIFER MIT HPXdrive

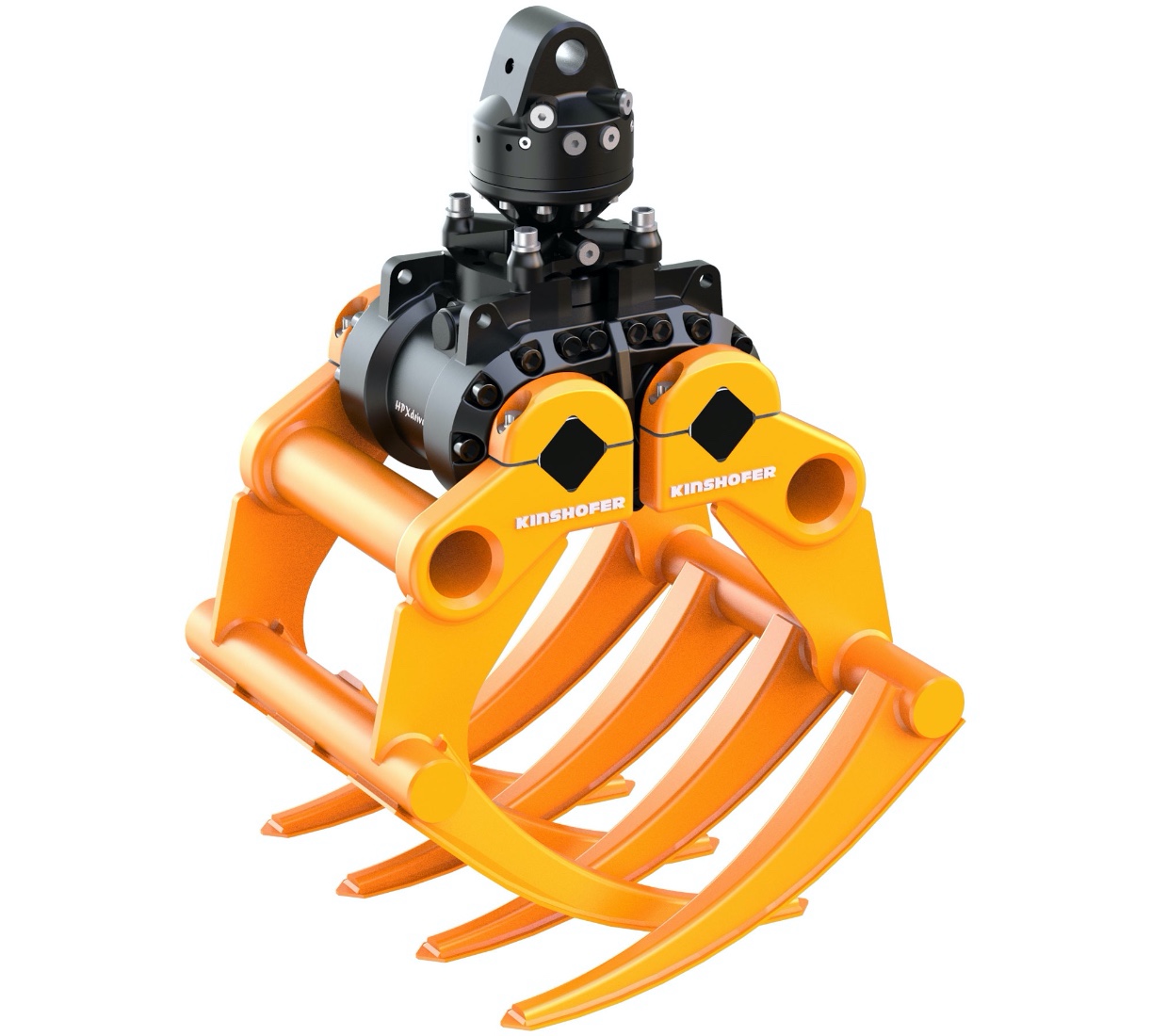

HEU- UND FORSTGREIFER MIT HPXdrive
HEU- UND FORSTGREIFER MIT HPXdrive

Die SD-Schalen sind untereinander wechselbar:

Greifertypen

  HPXdrive   Öffnungsweite   Schließkraft
KM 604HPX   SD-Modul   1390 mm   19 kN
KM 626HPX   SD-Modul   890 mm   31 kN
KM 604U HPX   SD-Modul   1590 mm   17 kN
KM 613HPX   SD-Modul   1200 mm   18 kN
KM 632HPX   SD-Modul   1220 mm   18 kN
KM 641HPX   SD-Modul   1190 & 1630 mm   14 & 18 kN
Die Angabe der Schließkraft bezieht sich auf 260 bar Betriebsdruck.



KUNDENNUTZEN:

FLEXIBLERE EINSATZMÖGLICHKEITEN Schnell und unkompliziert auf Anforderungen reagieren, um bessere Wettbewerbschancen zu erhalten.
GERINGERER WARTUNGSAUFWAND Keine Schmierpunkte am HPXdrive die täglich abgeschmiert werden müssen. Dies spart Zeit und Wartungskosten.
WENIGER VERSCHLEISS Kompakte und robuste Bauweise ohne Hydraulikzylinder verringert das Beschädigungsrisiko.
HÖHERE EFFIZIENZ Kraftvolleres Arbeiten durch konstante Schliesskraft während des gesamten Greifvorgangs. Somit kann der Auftrag schneller erledigt und der Verschleiss auf ein Minimum reduziert werden.
KOMPAKTES DESIGN Die kompakte und sehr robuste HPXdrive-Einheit besitzt keine offenen Schmierstellen und in Verbindung mit einem KINSHOFER Flanschmotor werden Verbindungsschläuche durch die Direktanbindung (innenliegender Ölkanal) überflüssig.
Der HPXdrive Heavy Duty (HD) ist eine robuste Antriebseinheit für den schweren Einsatz. Die verschleissfreien, hydrostatischen Lagerungen führen zu einem höheren Wirkungsgrad und somit zu einer noch höheren Schliesskraft. Bei den Heavy Duty-Wechselschalen gibt es noch zusätzlich Versionen für die Verwendung an einem Z-Kran. Die Antriebseinheit kann ebenfalls mit einem standardmäßigen Flanschdrehmotor oder auch mit einem Zapfendrehmotor ausgestattet werden.

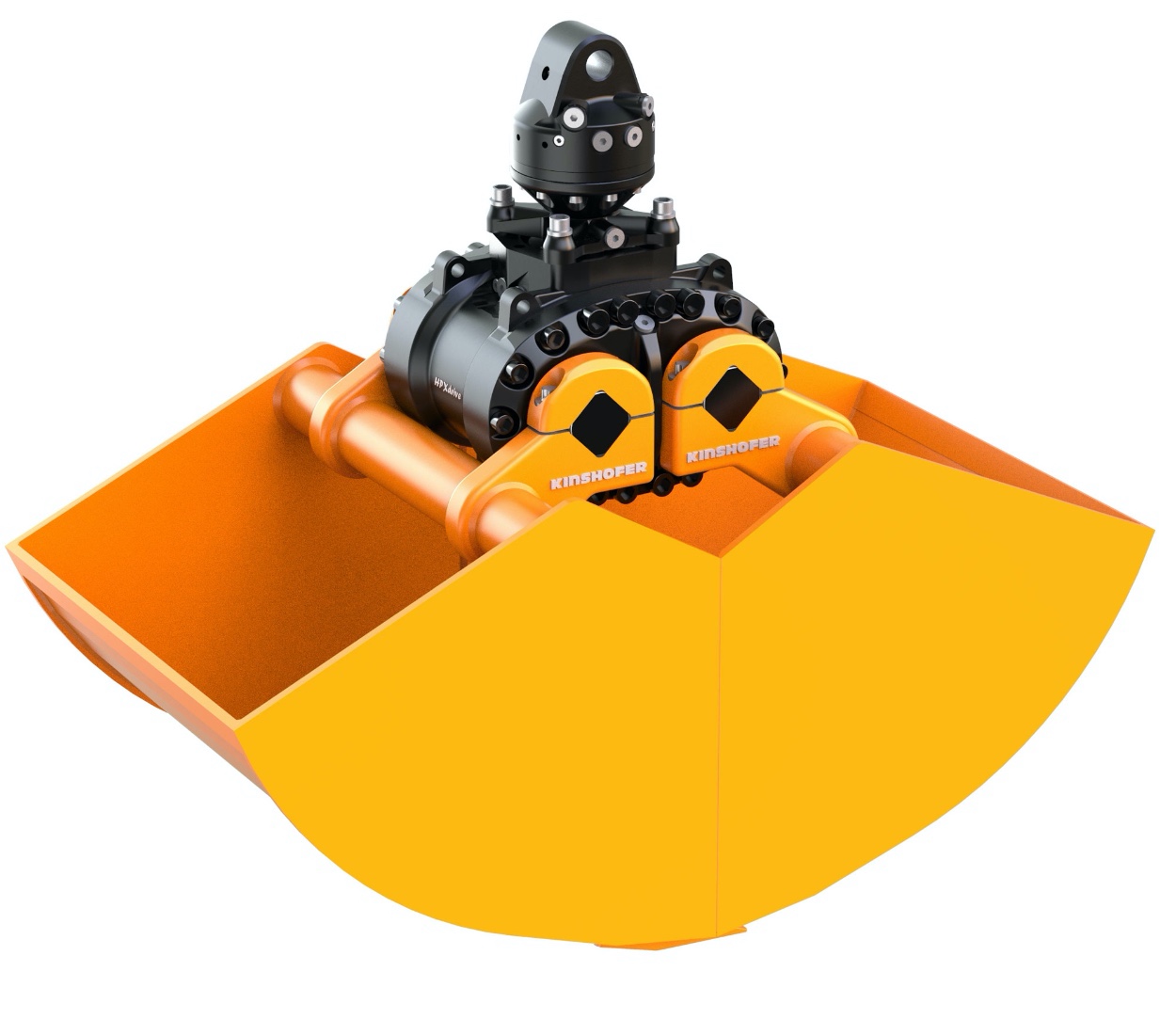

GRABGREIFER MIT HPXdrive
GRABGREIFER MIT HPXdrive
GRABGREIFER MIT KLAPPE UND HPXdrive
FÜR Z-KRANE
GRABGREIFER MIT KLAPPE UND HPXdrive FÜR Z-KRANE

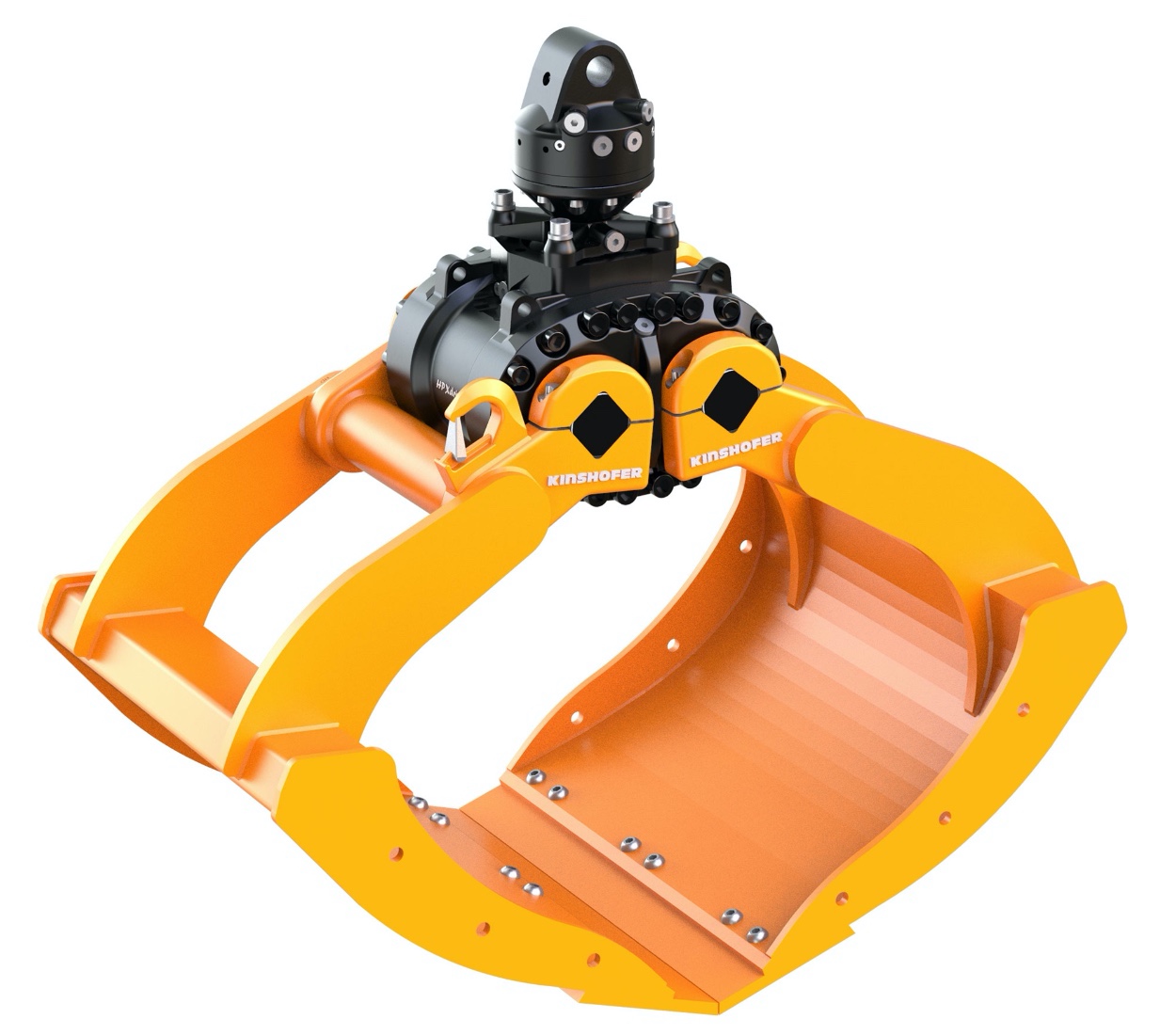

UNIVERSALGREIFER MIT HPXdrive
UNIVERSALGREIFER MIT HPXdrive

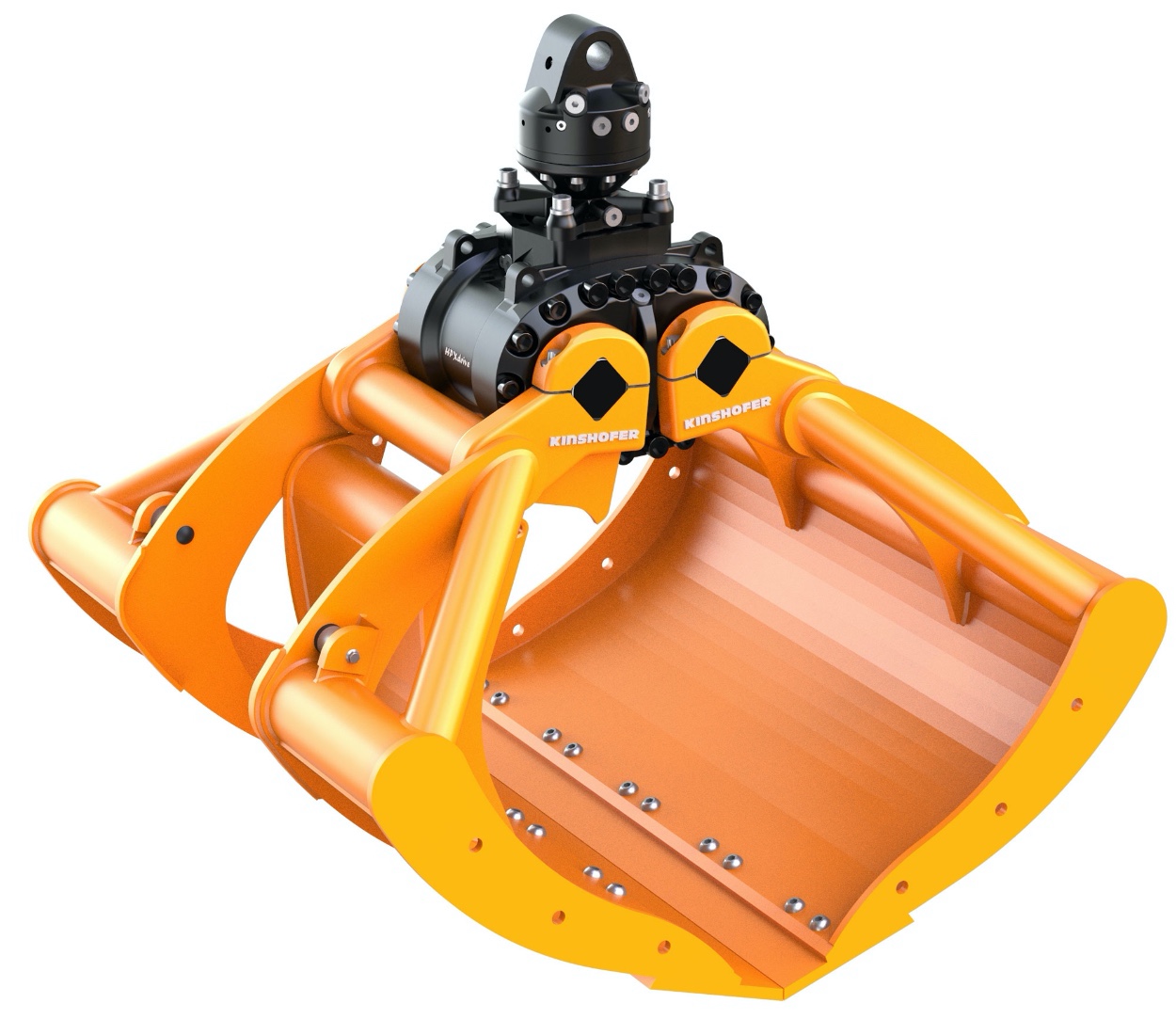

UNIVERSALGREIFER MIT KLAPPE UND
HPXdrive FÜR Z-KRANE
UNIVERSALGREIFER MIT KLAPPE UND HPXdrive FÜR Z-KRANE

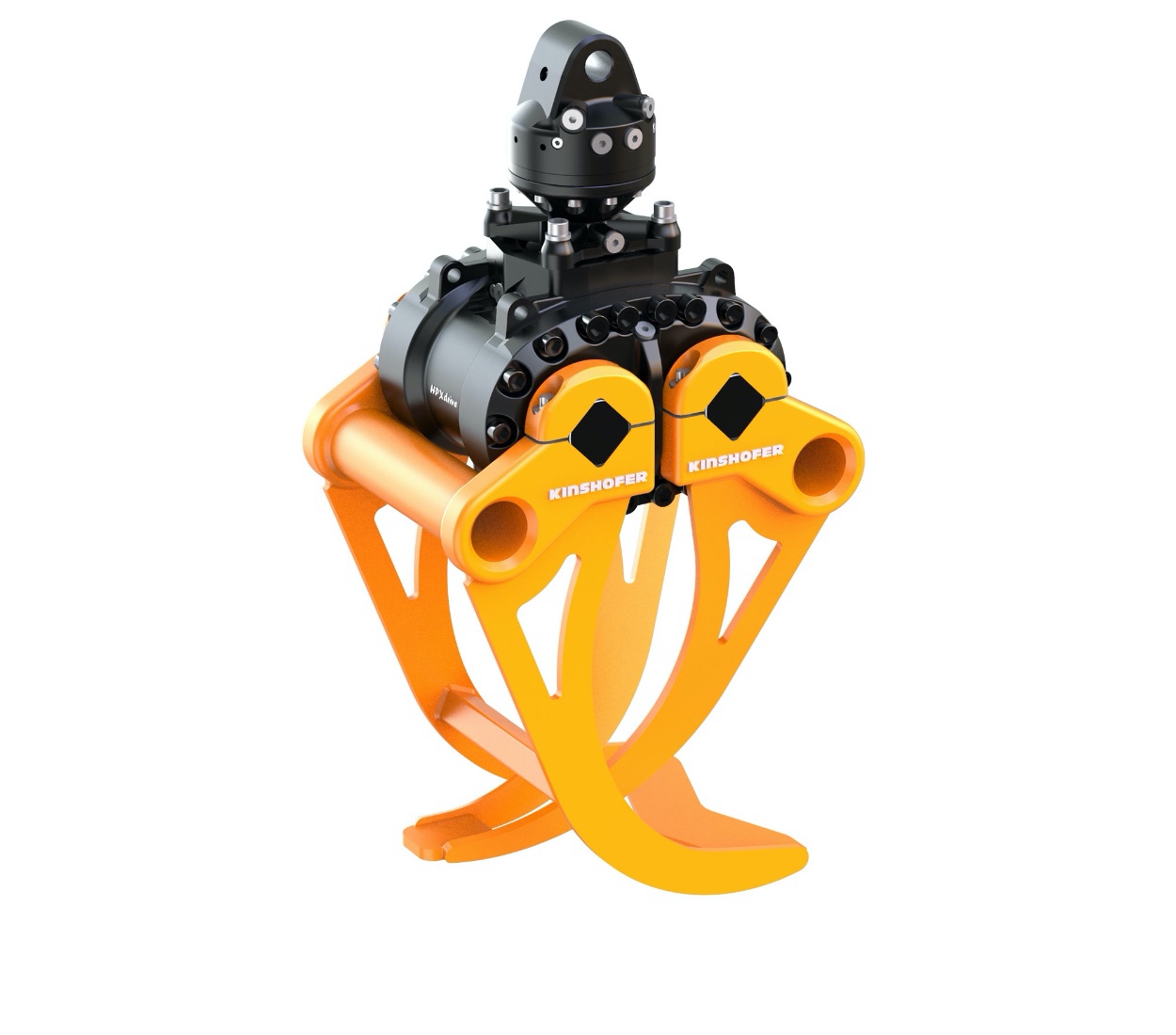

STEINGREIFER MIT HPXdrive
STEINGREIFER MIT HPXdrive
HOLZGREIFER MIT HPXdrive
HOLZGREIFER MIT HPXdrive

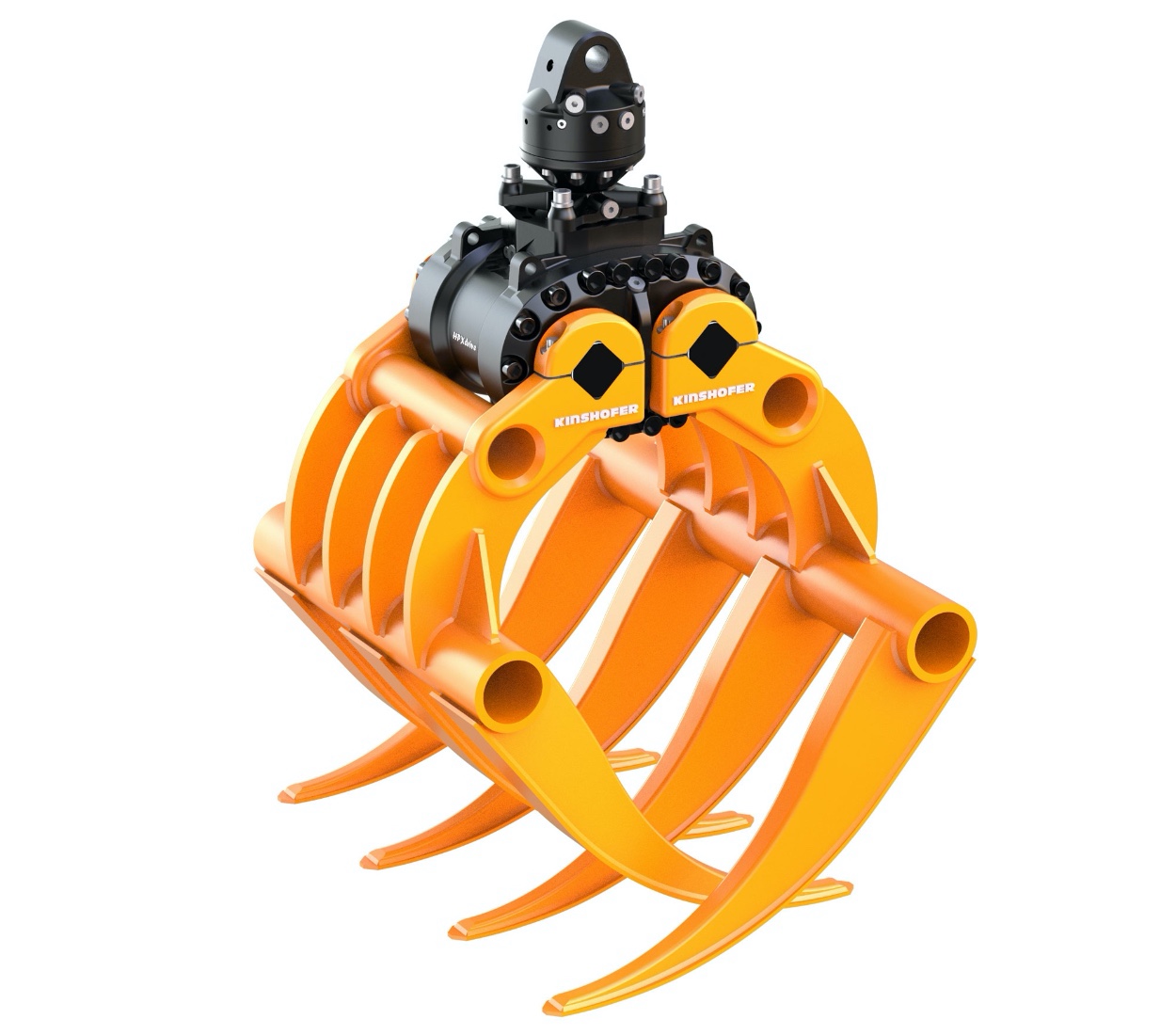

HEU- UND FORSTGREIFER MIT HPXdrive
HEU- UND FORSTGREIFER MIT HPXdrive

Die HD-Schalen sind untereinander wechselbar:

Greifertypen

  HPXdrive   Öffnungsweite   Schließkraft
KM 605HPX   HD-Modul   1420 mm   30 kN
KM 605HPX-Z   HD-Modul   1420 mm   34 kN
KM 605U HPX   HD-Modul   1545 mm   28 kN
KM 605U HPX-Z   HD-Modul   1545 mm   28 kN
KM 613HPX-HD   HD-Modul   1710 mm   22 kN
KM 632HPX-HD   HD-Modul   1290 mm   31 kN
KM 641HPX-HD   HD-Modul   1720 mm   23 kN
Die Angabe der Schließkraft bezieht sich auf 320 bar Betriebsdruck.



KUNDENNUTZEN:

FLEXIBLERE EINSATZMÖGLICHKEITEN Schnell und unkompliziert auf Anforderungen reagieren, um bessere Wettbewerbschancen zu erhalten.
GERINGERER WARTUNGSAUFWAND Keine Schmierpunkte am HPXdrive die täglich abgeschmiert werden müssen. Dies spart Zeit und Wartungskosten.
WENIGER VERSCHLEISS Kompakte und robuste Bauweise ohne Hydraulikzylinder verringert das Beschädigungsrisiko.
HÖHERE EFFIZIENZ Kraftvolleres Arbeiten durch konstante Schliesskraft während des gesamten Greifvorgangs. Somit kann der Auftrag schneller erledigt und der Verschleiss auf ein Minimum reduziert werden.
KOMPAKTES DESIGN Die kompakte und sehr robuste HPXdrive-Einheit besitzt keine offenen Schmierstellen und in Verbindung mit einem KINSHOFER Flanschmotor werden Verbindungsschläuche durch die Direktanbindung (innenliegender Ölkanal) überflüssig.

Schalenwechsel beim HPXdrive:

Schalen sind ordnungsgemäß fixiert.
Schalen sind ordnungsgemäß fixiert.
4 Halteschrauben auf einer Seite lösen.
4 Halteschrauben auf einer Seite lösen.
Lose Anschlüsse abnehmen & Wechselhilfe anschrauben.
Lose Anschlüsse abnehmen & Wechselhilfe anschrauben.
Schrauben der zweiten Seite lösen, Anschlüsse abnehmen & Wechselhilfe anschrauben.
Schrauben der zweiten Seite lösen, Anschlüsse abnehmen & Wechselhilfe anschrauben.
HPXdrive liegt frei.
HPXdrive liegt frei.
HPXdrive herausfahren und auf den neuen Schalensatz setzen.
HPXdrive herausfahren und auf den neuen Schalensatz setzen.
Zuerst auf einer Seite die Wechselhilfe entfernen und die Anschlüsse anschrauben, danach die zweite Seite.
Zuerst auf einer Seite die Wechselhilfe entfernen und die Anschlüsse anschrauben, danach die zweite Seite.
Schalen sind ordnungsgemäß fixiert.
Schalen sind ordnungsgemäß fixiert.

Mit dem Schalenwechselsystem reduzieren Sie die Investitionskosten des Werkzeugfuhrparks deutlich.

 Wechseln Sie schnell sowie sicher und je nach Anforderung auf die passende Schalenart. Das zuverlässige Wechselsystem zeichnet sich zum einen durch eine leichte Lösbarkeit der Schalen im Wechselfall aus und zum anderen durch einen sicheren Halt bei jedem Arbeitsgang. Rüstzeiten können somit auf ein Minimum reduziert werden.

Dadurch kann die Flexibilität der Arbeitsprozesse und Ihre Wettbewerbsfähigkeit gesteigert werden.

Schliesskraftdarstellung

Im Gegensatz zu Greifern mit Hydraulikzylinder ist die Schliesskraft während des gesamten Greifvorgangs beim HPXdrive immer konstant. Das Drehmoment wird über einen Kolben erzeugt, der über gegenläufige Helixgewinde mit zwei Wellen verbunden ist. Die erzeugte Schliesskraft ist unabhängig von der Stellung der Schalen immer gleich hoch.

FAQs

Ein HPX-Greifer ist ein Zweischalengreifer, dessen Schalen nicht wie herkömmlich über Hydraulikzylinder bewegt werden, sondern das Drehmoment wird über einen Kolben erzeugt, der über gegenläufige Helixgewinde mit zwei Wellen verbunden ist. Die erzeugte Schliesskraft ist unabhängig von der Stellung der Schalen immer konstant gleich hoch.

Die wartungsarme Einheit ist in sich geschlossen, hat keine Schmierstellen, keine überstehenden Bauteile, keine kurze Schlauchverbindungen und ist wasserdicht. Zusätzlich sind die Schalen bei diesem System schnell und einfach zu wechseln, die Antriebseinheit bleibt bestehen, und die Lebensdauer eines HPX-Greifers ist deutlich höher als die eines konventionellen Zylindergreifers.
