Changement de fonction, suivant les demandes !

En période de coûts croissants et de prise de conscience environnementale, un travail efficace devient de plus enplus important. L‘HPXdrive se distingue avec sa durée de vie prolongée par rapport à une benne conventionnelle avec vérin.
Non seulement les temps d’arrêt de maintenance sont réduits mais aussi les charges d‘entretien. Le système de changement des coquilles et les différentes options de coquilles disponibles offrent une plus grande flexibilité d’une part, et diminuent le coût d’acquisition d’un outil supplémentaire dédié d’autre part
L’HPXdrive Standard (SD) garantit un travail sécurisé dans les tâches quotidiennes. Les limiteurs de pression intégrés maintiennent le fonctionnement indépendamment de la pression de service du porteur. L‘unité d‘entraînement HPXdrive peut être équipée d‘un rotateur flasqué ou bien d’un rotateur à tenon. Lorsqu‘il est utilisé en combinaison avec un rotateur à tenon, il existe plusieurs options pour connecter le rotateur avec l‘unité d‘entraînement, par ex. avec notre dispositif de changement rapide entièrement hydraulique KM 506HD.

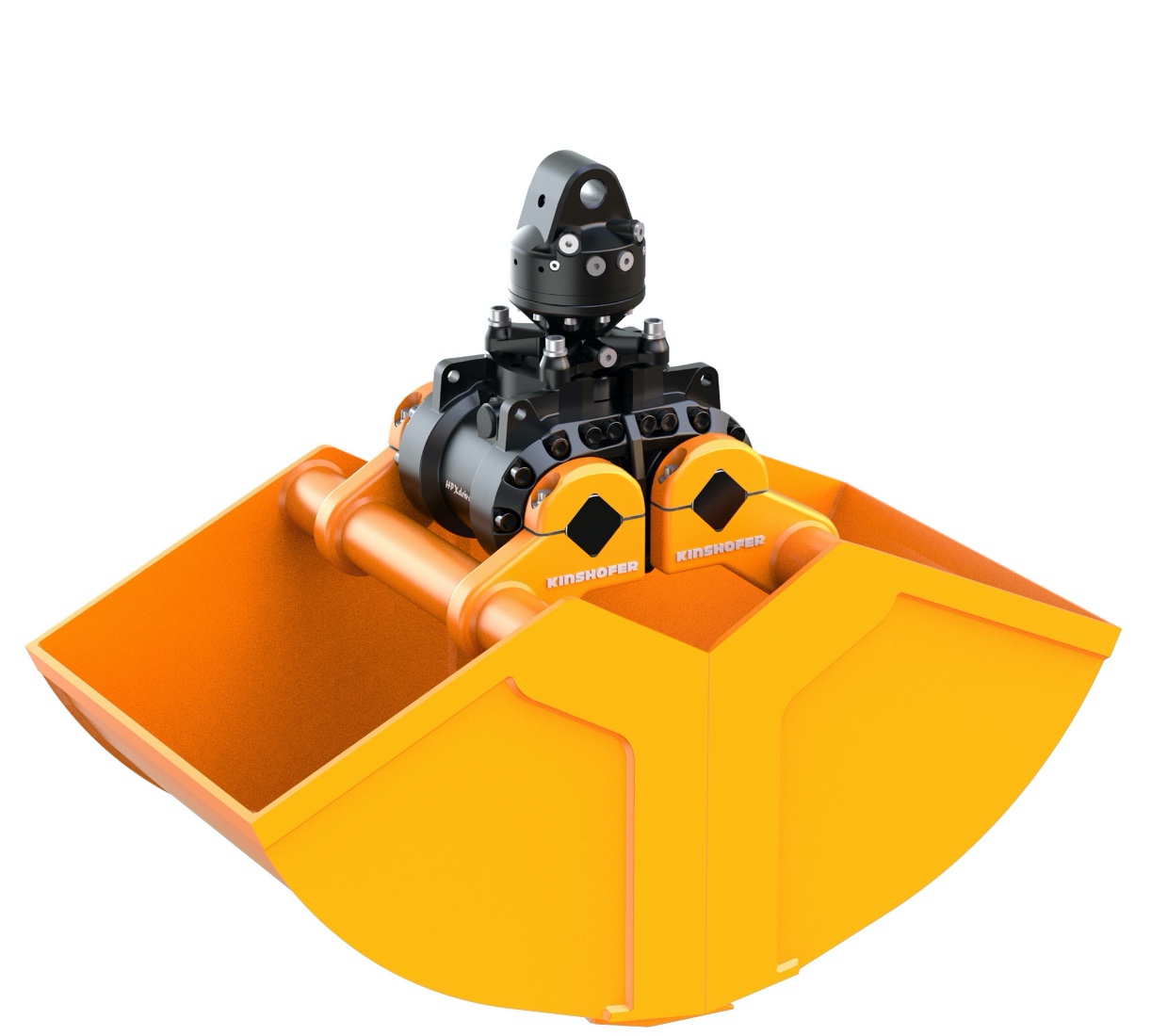

BENNE DE REPRISE AVEC HPXdrive
BENNE DE REPRISE AVEC HPXdrive

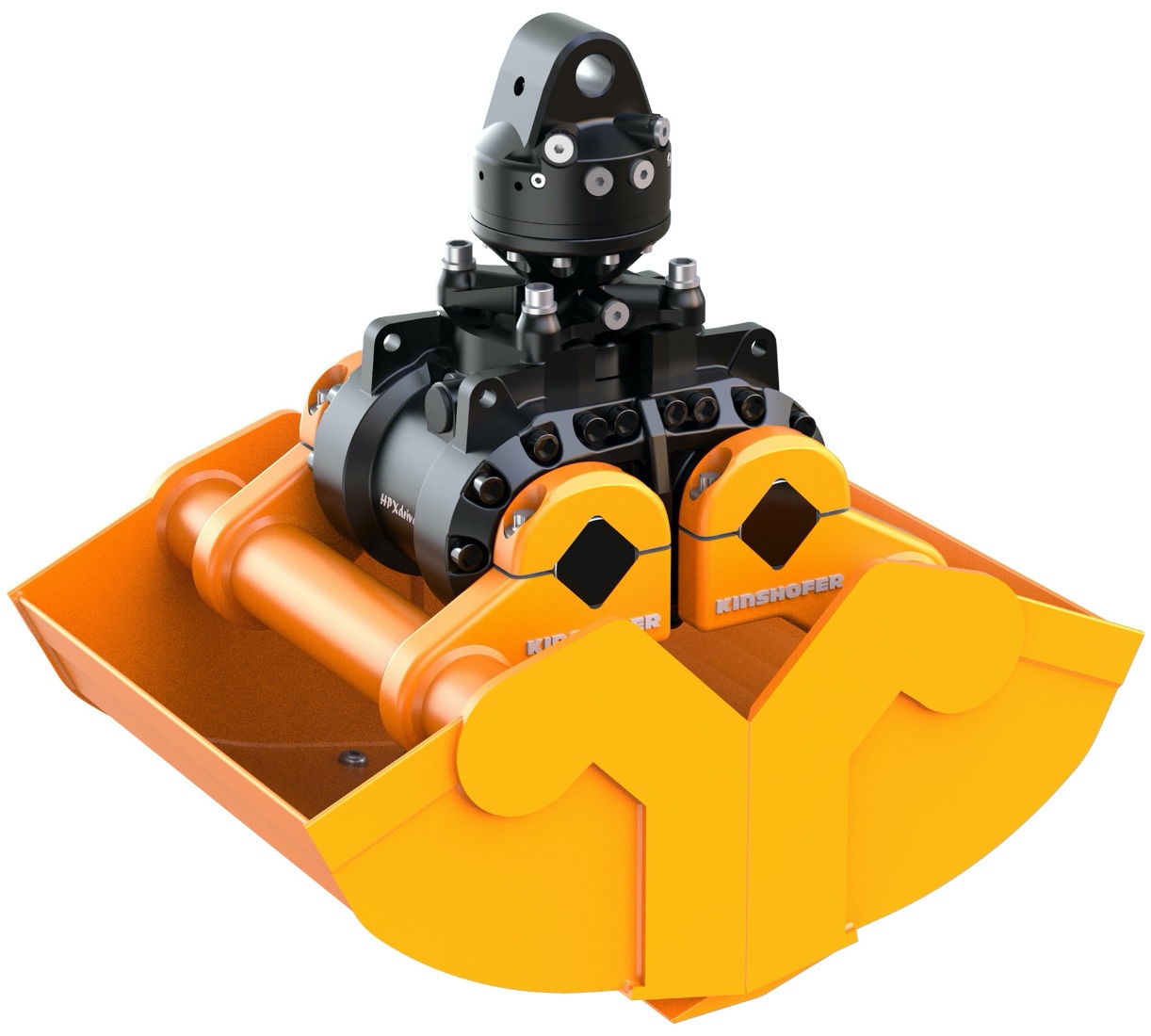

BENNE DE REPRISE DE PETIT VOLUME
AVEC HPXdrive
BENNE DE REPRISE DE PETIT VOLUME AVEC HPXdrive

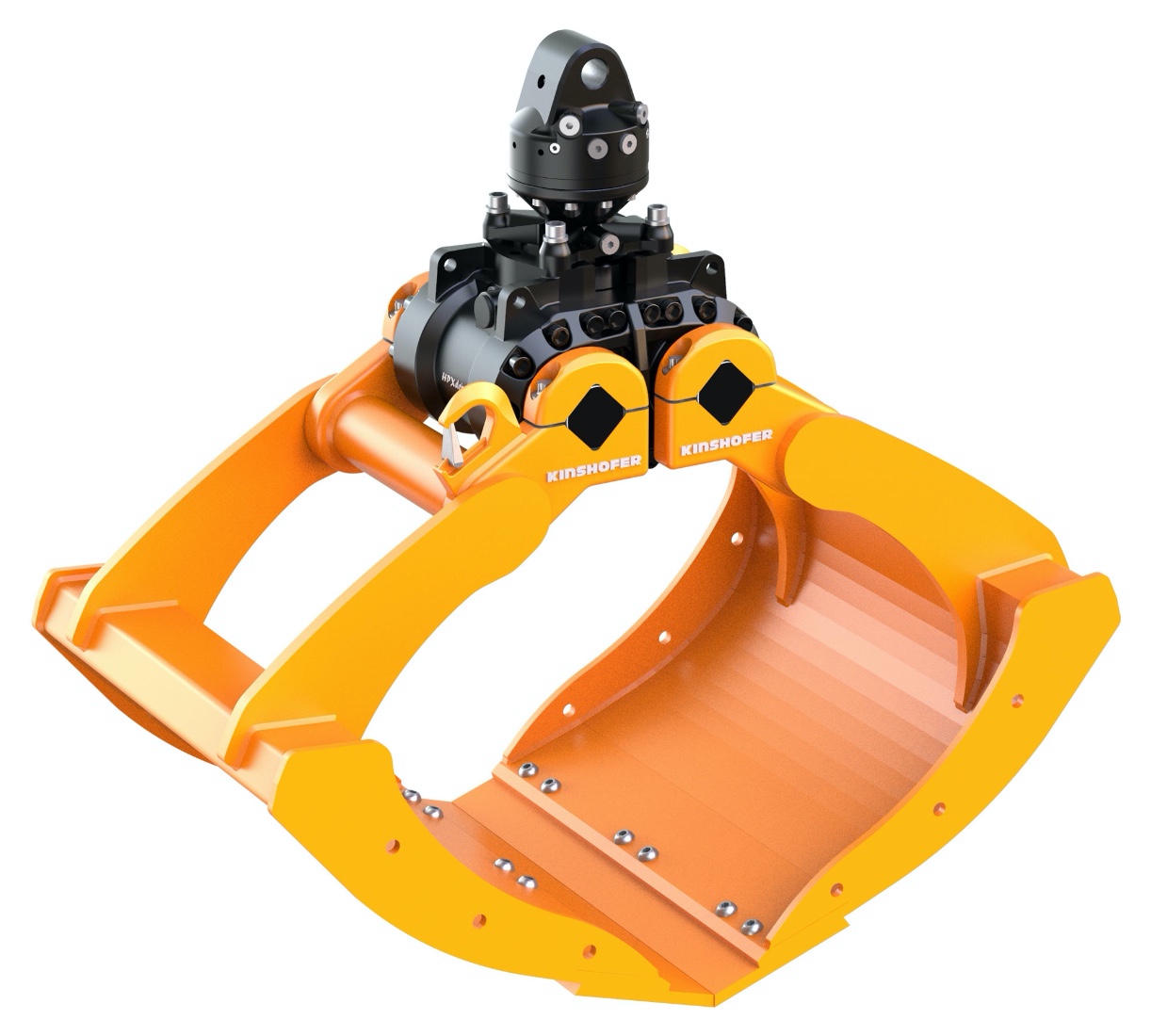

BENNE PRENEUSE UNIVERSELLE AVEC
HPXdrive
BENNE PRENEUSE UNIVERSELLE AVEC HPXdrive

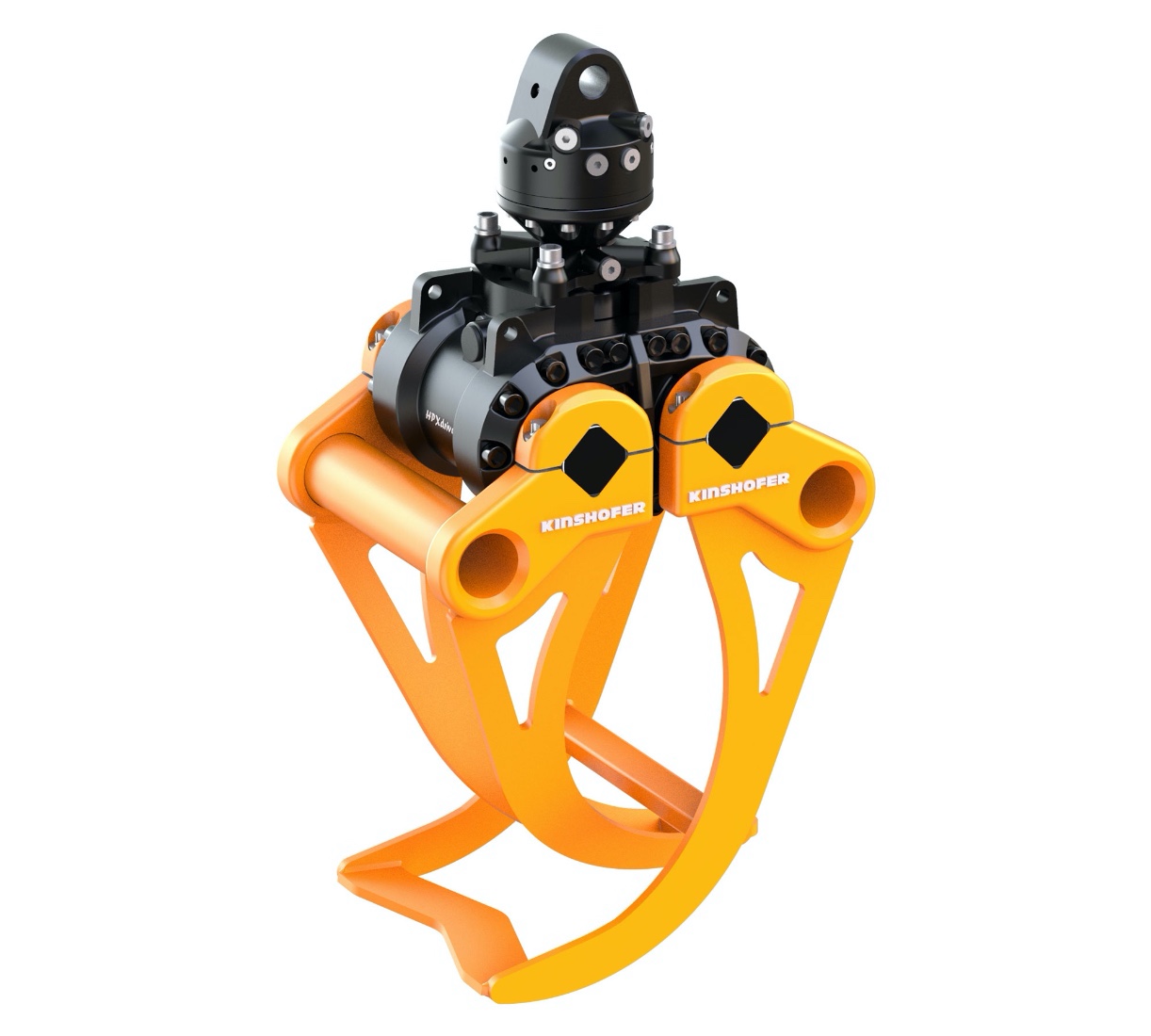

GRAPPIN A ROCS AVEC HPXdrive
GRAPPIN A ROCS AVEC HPXdrive

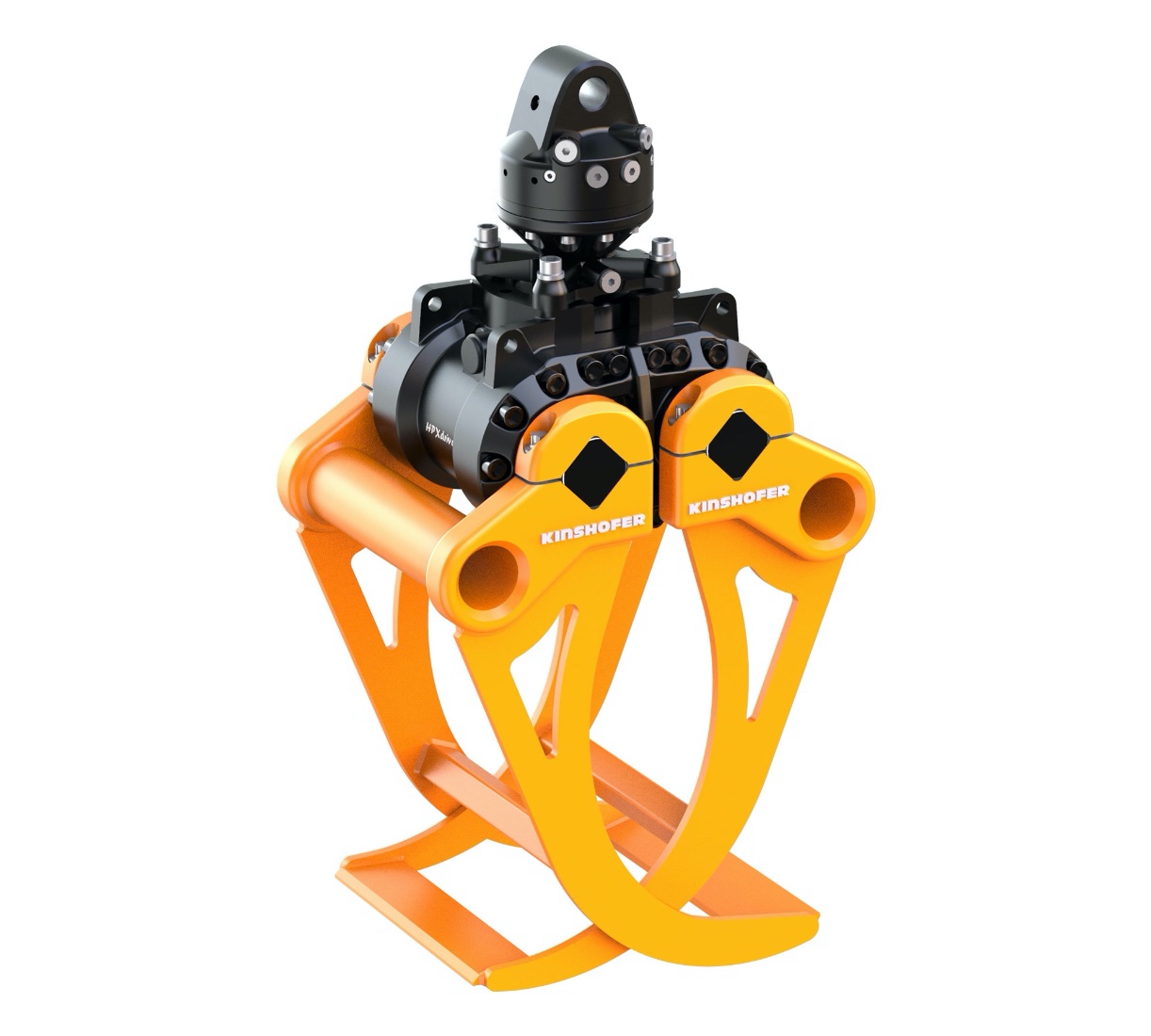

GRAPPIN A BOIS AVEC HPXdrive
GRAPPIN A BOIS AVEC HPXdrive

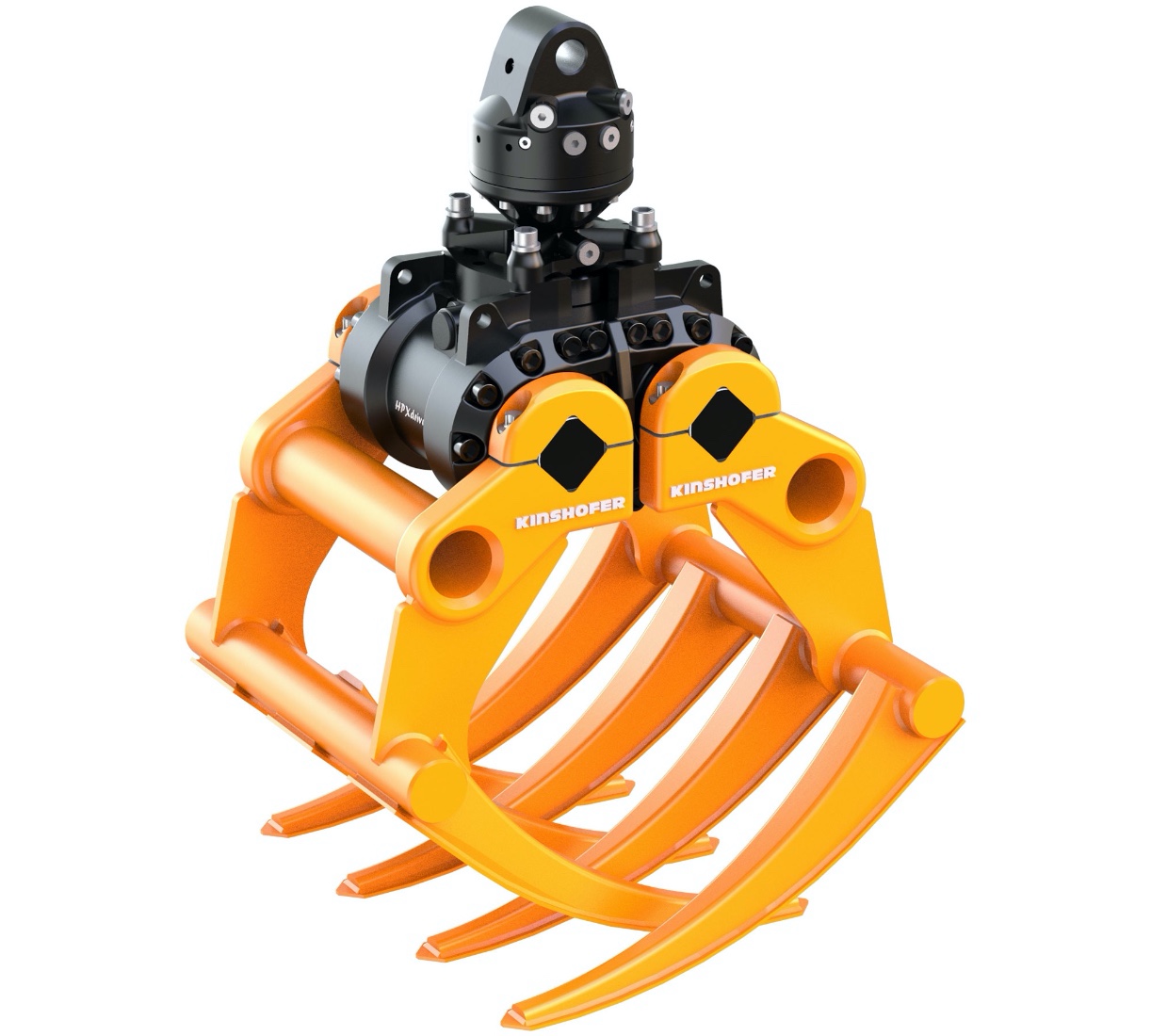

GRAPPIN A FOIN ET TRAVAUX FORESTIERS
AVEC HPXdrive
GRAPPIN A FOIN ET TRAVAUX FORESTIERS AVEC HPXdrive

Tous les coquilles SD sont interchangeables :

Type

  HPXdrive   Ouverture   Force de fermeture
KM 604HPX   Module SD   1390 mm   19 kN
KM 626HPX   Module SD   890 mm   31 kN
KM 604U HPX   Module SD   1590 mm   17 kN
KM 613HPX   Module SD   1200 mm   18 kN
KM 632HPX   Module SD   1220 mm   18 kN
KM 641HPX   Module SD   1190 & 1630 mm   14 & 18 kN
Les données sur la force de fermeture se réfèrent à une pression de travail max. de 250 bar.



AVANTAGES CLIENTS :

FLEXIBILTE OPERATIONNELLE Réponse rapide et simple aux exigences pour être plus compétitif.
ENTRETIEN FAIBLE Sans points de graissage sur l‘HPXdrive qui auraient besoin d’être lubrifié tous les jours, économie de temps et de coûts.
MOINS D‘USURE Le design compact et extrêmement robuste sans vérins hydrauliques ou petits flexibles diminue le risque de dommages.
EFFICACITE PLUS GRANDE Plus de puissance au travail grâce à la force de fermeture constante pendant toute la phase de préhension. Les tâches peuvent donc être terminées plus vite et l’usure est contenue à son minimum.
DESIGN COMPACT  Le design compact et très robuste de l‘HPXdrive n’a pas de points de graissage. Combiné avec un rotator KINSHOFER monté directement, Il n’y a plus de petits flexibles de branchement (branchement hydraulique interne).
L’HPXdrive Heavy Duty (HD) est une unité d‘entraînement robuste pour les tâches lourdes. Les roulements hydrostatiques résistants à l‘usure permettent un niveau d‘efficacité plus élevé, résultant en des forces de fermeture plus élevées. Il existe également des versions pour les grues en Z disponibles avec l’ HPXdrive à toute épreuve. L‘entraînement HD peut également être équipé d‘un rotator flasqué ou d‘un rotateur à tenon.

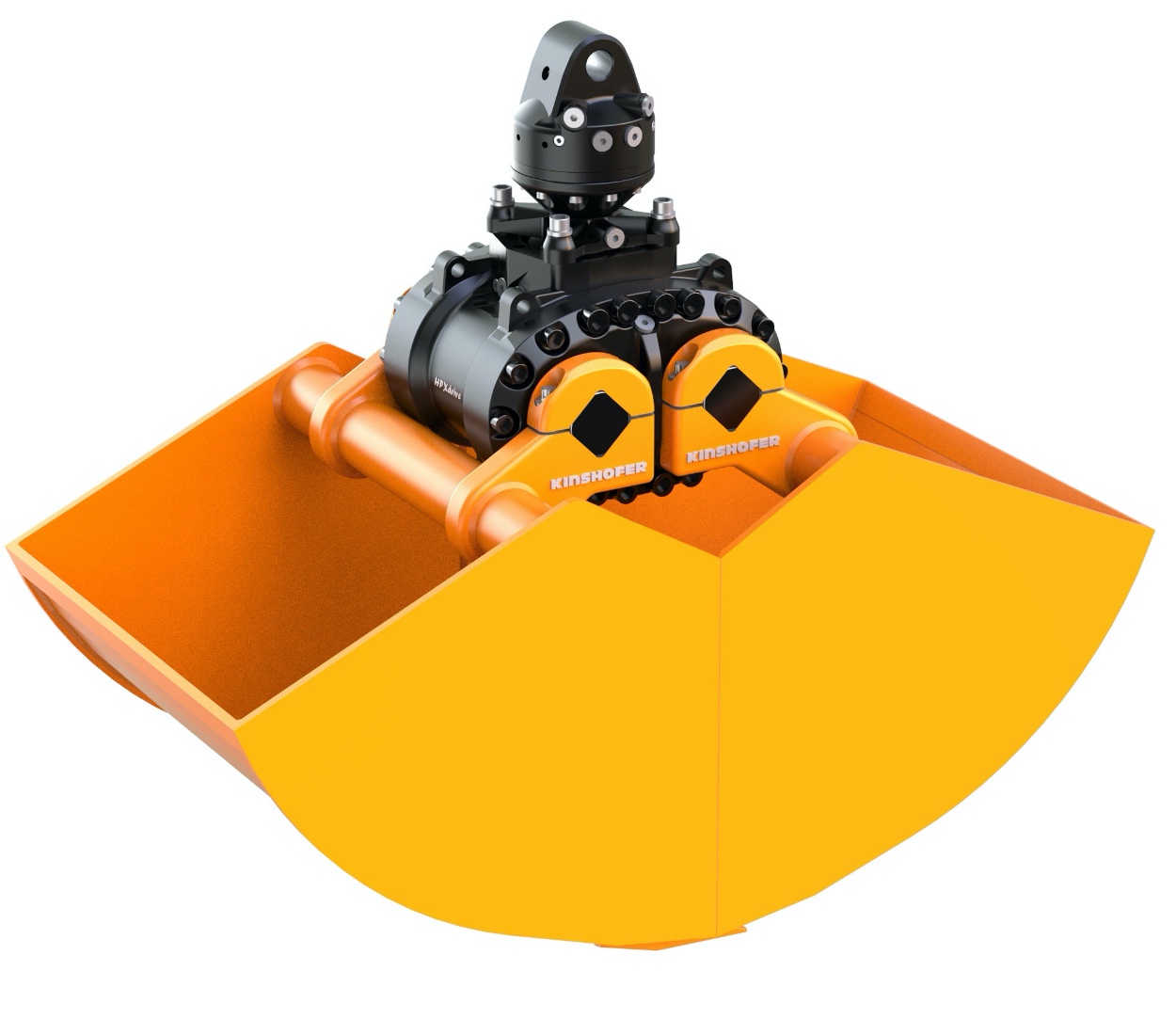

BENNE DE TERRASSEMENT AVEC HPXdrive
BENNE DE TERRASSEMENT AVEC HPXdrive
BENNE DE TERRASSEMENT AVEC HPXdrive
POUR GRUES » Z «
BENNE DE TERRASSEMENT AVEC HPXdrive POUR GRUES » Z «

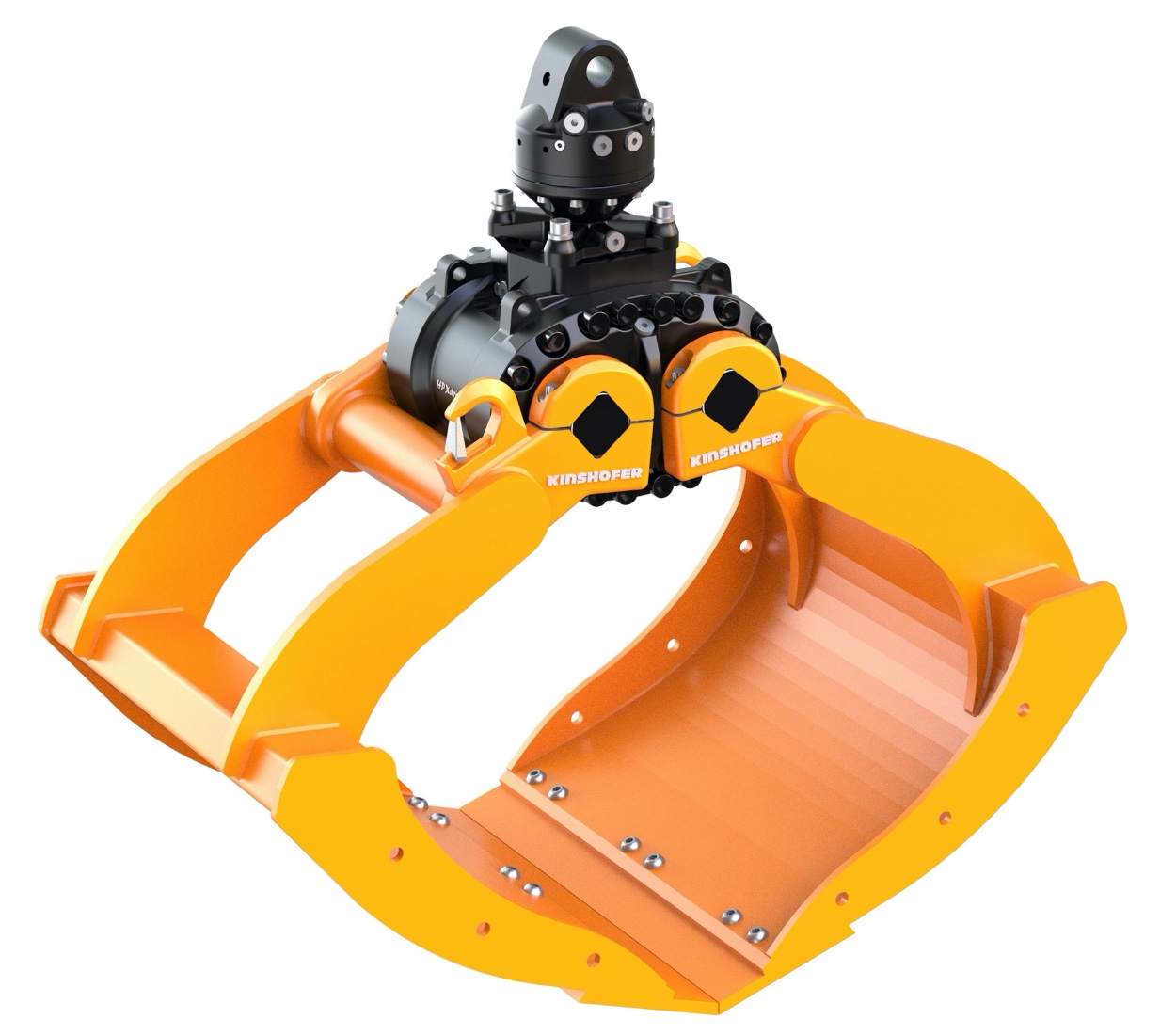

BENNE PRENEUSE UNIVERSELLE AVEC
HPXdrive
BENNE PRENEUSE UNIVERSELLE AVEC HPXdrive

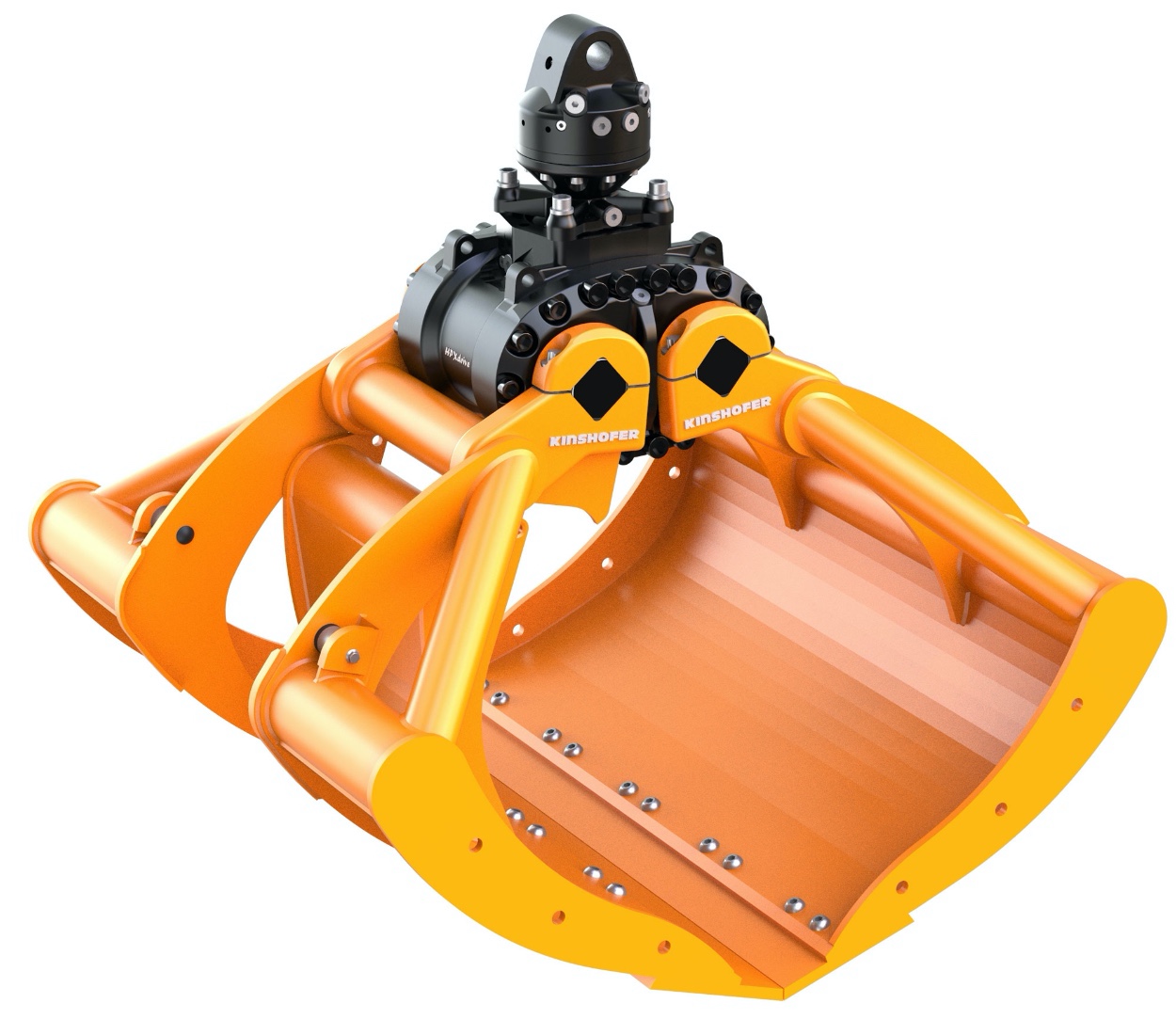

BENNE PRENEUSE UNIVERSELLE AVEC
HPXdrive POUR GRUES » Z «
BENNE PRENEUSE UNIVERSELLE AVEC HPXdrive POUR GRUES » Z «

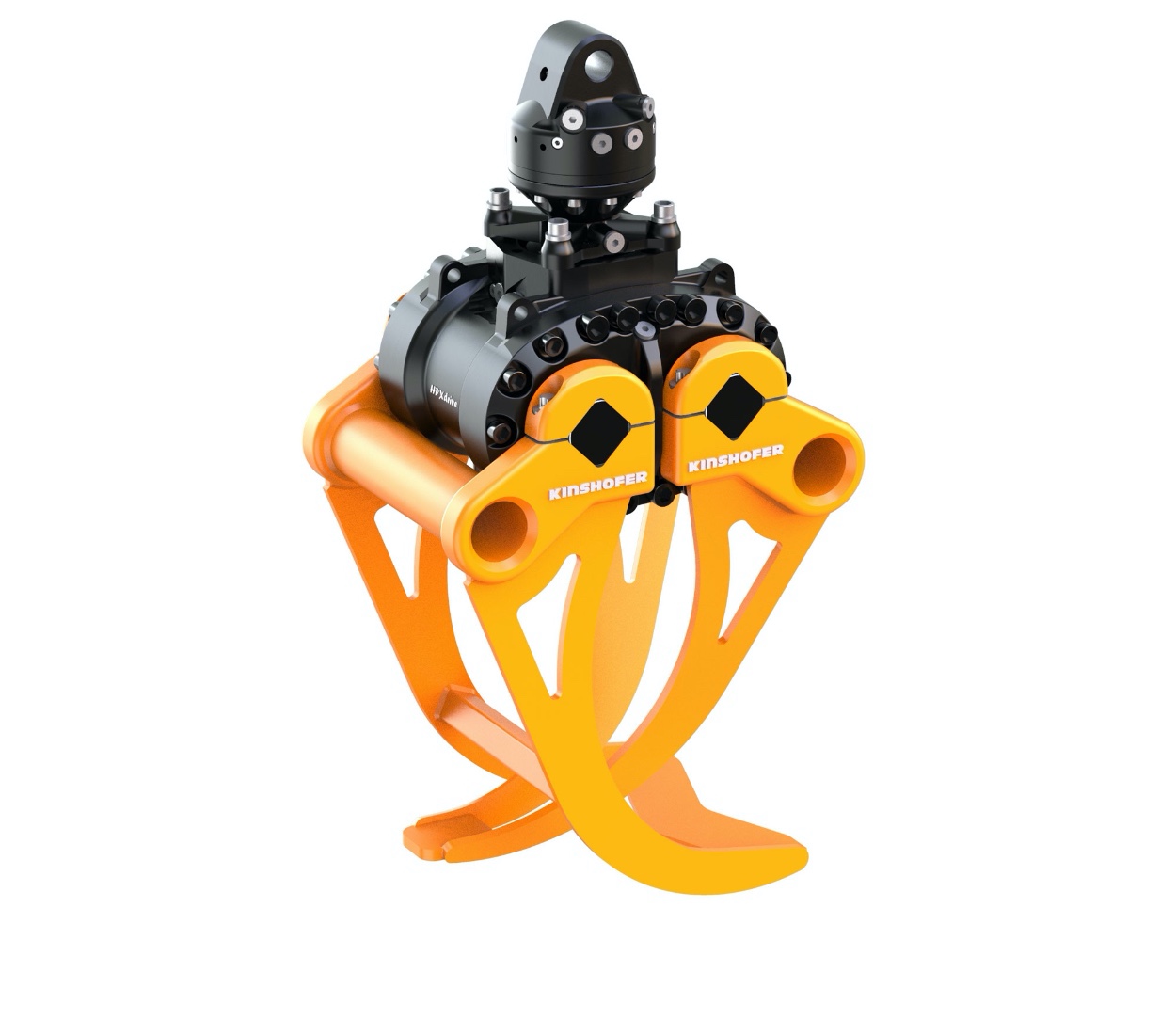

GRAPPIN A ROCS AVEC HPXdrive
GRAPPIN A ROCS AVEC HPXdrive

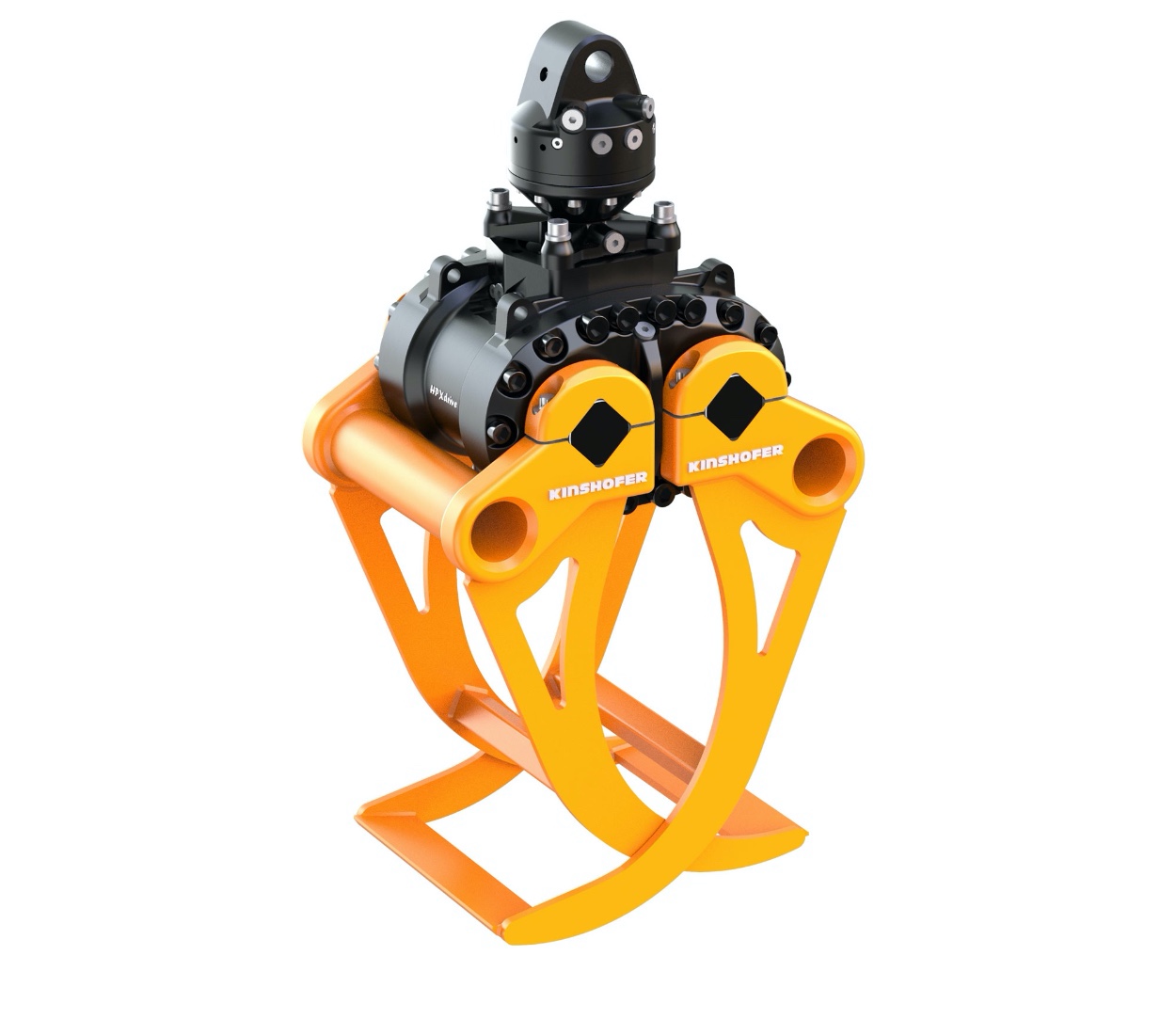

GRAPPIN A BOIS AVEC HPXdrive
GRAPPIN A BOIS AVEC HPXdrive

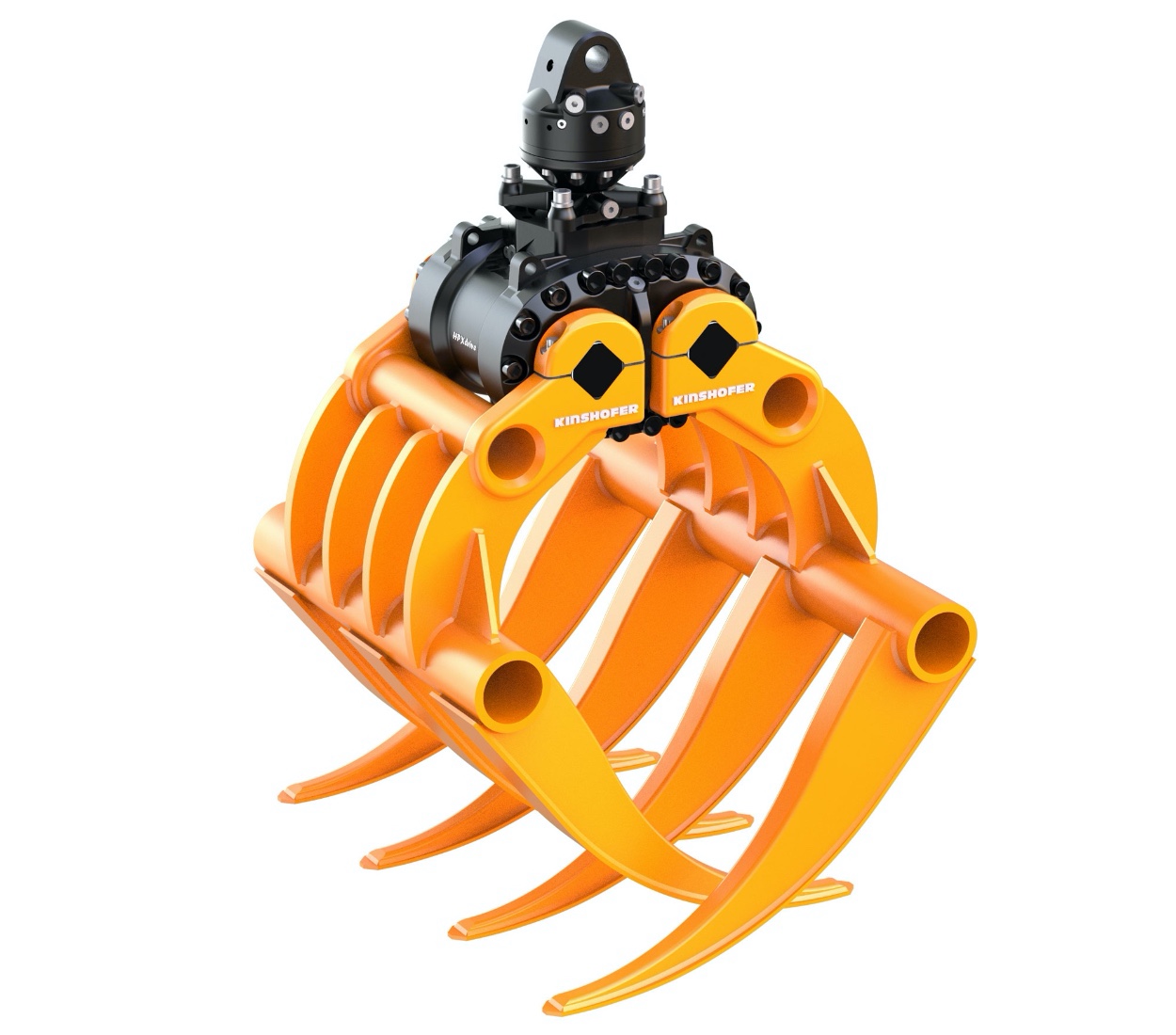

GRAPPIN À FOIN ET TRAVAUX FORESTIERS
AVEC HPXdrive
GRAPPIN À FOIN ET TRAVAUX FORESTIERS AVEC HPXdrive

Tous les coquilles HD sont interchangeables :

Type

  HPXdrive   Ouverture   Force de fermeture
KM 605HPX   Module HD   1420 mm   30 kN
KM 605HPX-Z   Module HD   1420 mm   34 kN
KM 605U HPX   Module HD   1545 mm   28 kN
KM 605U HPX-Z   Module HD   1545 mm   28 kN
KM 613HPX-HD   Module HD   1710 mm   22 kN
KM 632HPX-HD   Module HD   1290 mm   31 kN
KM 641HPX-HD   Module HD   1720 mm   23 kN
Les données sur la force de fermeture se réfèrent à une pression de travail max. de 320 bar.



AVANTAGES CLIENTS :

FLEXIBILTE OPERATIONNELLE Réponse rapide et simple aux exigences pour être plus compétitif.
ENTRETIEN FAIBLE Sans points de graissage sur l‘HPXdrive qui auraient besoin d’être lubrifié tous les jours, économie de temps et de coûts.
MOINS D‘USURE Le design compact et extrêmement robuste sans vérins hydrauliques ou petits flexibles diminue le risque de dommages.
EFFICACITE PLUS GRANDE Plus de puissance au travail grâce à la force de fermeture constante pendant toute la phase de préhension. Les tâches peuvent donc être terminées plus vite et l’usure est contenue à son minimum.
DESIGN COMPACT  Le design compact et très robuste de l‘HPXdrive n’a pas de points de graissage. Combiné avec un rotator KINSHOFER monté directement, Il n’y a plus de petits flexibles de branchement (branchement hydraulique interne).

Changement des coquilles avec l‘HPXdrive :

Les coquilles sont fermées.
Les coquilles sont fermées.
Desserez 4x boulons d’un côté.
Desserez 4x boulons d’un côté.
Enlevez les vis et les demi-lunes. Placez les aides au changement.
Enlevez les vis et les demi-lunes. Placez les aides au changement.
Désserer les vis de l’autre côté, enlever les vis et les demilunes
puis placer les aides au changement.
Désserer les vis de l’autre côté, enlever les vis et les demilunes puis placer les aides au changement.
L‘HPXdrive est posée.
L‘HPXdrive est posée.
Lever l‘HPXdrive et la placer sur d’autres coquilles.
Lever l‘HPXdrive et la placer sur d’autres coquilles.
D’abord enlever les aides au changement puis visser les demi-lunes d’un côté, puis
répéter de l’autre côté.
D’abord enlever les aides au changement puis visser les demi-lunes d’un côté, puis répéter de l’autre côté.
Les coquilles sont fixées.
Les coquilles sont fixées.

Grâce au système de changement des coquilles, vous êtes en mesure de clairement baisser vos coûts d’investissement pour votre flotte.

Vous avez juste à changer vite et facilement pour l’option de coquilles adaptée en fonction de la tâche. Le système de changement de coquilles fiable permet un désserage facile des coquilles et un maintien sûr et régulier des charges pour toutes les tâches. Les temps de configuration peuvent être réduits à leur minimum. La flexibilité de votre processus de travail et vos avantages compétitifs s’en trouvent décuplés.

FORCE DE FERMETURE ( l'illustration )

Comparé à un grappin conventionnel avec vérin, la force de fermeture de l‘HPXdrive est plus élevée et constante pendant tout le cycle. Le mouvement des coquilles est généré par deux arbres creux, qui travaillent en opposé avec un filetage hélicoïdal, déplacés hydrauliquement par un simple piston. Il en résulte une force de fermeture constante quelles que soient la position des coquilles.
