NOXProp+ & NOXProp CSP SISTEMA DI CONTROLLO
Nonostante questo sistema di controllo richieda un’unica funzione idraulica dell’escavatore, tutte le funzioni del Tiltrotator possono essere utilizzate nello stesso momento. Inoltre, è possibile controllare altre funzioni, quali lo sterzo/guida, l’oscillazione del braccio, la lama apripista ecc. (facoltativo). Tutte le funzioni sono controllate in maniera proporzionale e sull’escavatore è installato un sistema di controllo separato. I joystick presenti sulla macchina saranno sostituiti da joystick nuovi forniti da KINSHOFER.
FUNZIONALITÀ PRINCIPALI DI NOXProp+
- Prestazione del NOX ottimale, grazie ai controlli perfettamente calibrati
- Touchscreen luminoso e ad alta definizione
- Calibrazione automatica
- Indicatore di posizione sullo schermo
- 4 profili utente differenti con fino a 10 profili utensile (maggiore flessibilità)
- Sistema Bus CAN
- Tutte le impostazioni principali possono essere regolate direttamente sul touchscreen, senza bisogno di laptop/smartphone
- Modalità diretta: quando il NOX è scollegato, è possibile controllare le linee AUX originali in entrambe le direzioni
- Connettività (WiFi, LTE, GPS, Bluetooth)
- Installazione semplice
- Integrazione con il sistema di scavo 2D/3D - NOXGeo
- Compatibile con BIM
FUNZIONALITÀ PRINCIPALI DI NOXProp
- Tutte le funzioni possono essere controllate in maniera proporzionale
- Tutti i parametri possono essere regolati singolarmente utilizzando il laptop
- 4 profili utente differenti con fino a 10 profili utensile (maggiore flessibilità)
- Direct mode: Wenn der NOX nicht angeschlossen ist, ist es möglich, die ursprünglichen AUX-Leitungen in beide Richtungen zu steuern.
REQUISITI DELLA MACCHINA PER CSP - NOXProp+ & NOXProp
- Circuito idraulico a semplice effetto (linea martello)
- Linea di pressione e Linea serbatoio (ritorno libero direttamente a serbatoio)
TOUCHSCREEN - UNITÀ DI CONTROLLO ERGONOMICA
- Display molto luminoso - leggibile anche in presenza di luce solare diretta
- Facile passaggio tra i diversi profili
- Blocco/sblocco dell’attacco rapido
- Controllo del sensore dell’attacco rapido
- Impostazioni del profilo dell’utensile
- Regolazione della velocità delle singole funzioni
- Ram-Mount affidabile
DF04
SISTEMA DI CONTROLLO
Il sistema di controllo DF04 necessita di 2 circuiti idraulici a doppio effetto. È possibile attivare solamente due funzioni (ad es. rotazione e inclinazione) contemporaneamente. Per controllare l’accessorio o l’attacco rapido, uno dei due circuiti idraulici viene separato da una valvola di commutazione installata sul Tiltrotator NOX. Pertanto, possono essere attivate fino a due funzioni extra (ad es. attacco rapido).
REQUISITI DELLA MACCHINA PER DF04
- Circuito idraulico di rotazione per controllare la rotazione del NOX
- Circuito idraulico con portata elevata che controlla l’inclinazione, le funzioni aggiuntive e l’attacco rapido
- Sistema di controllo per il passaggio tra inclinazione, funzioni aggiuntive e attacco rapido
- Un pulsante ON/OFF libero sui joystick esistenti, per controllare il passaggio tra le diverse funzioni
UNITÀ DI CONTROLLO DF04
DF06
SISTEMA DI CONTROLLO
Il sistema di controllo DF06 necessita di 2 circuiti idraulici a doppio effetto per la rotazione e l’inclinazione del Tiltrotator NOX. Per utilizzare un attacco rapido idraulico, è necessario un circuito aggiuntivo. È possibile passare dalla funzione di inclinazione a una funzione extra (ad es. apertura e chiusura della benna) premendo un pulsante sul joystick.
REQUISITI DELLA MACCHINA PER DF06
- Circuito idraulico di rotazione per controllare la rotazione del NOX
- Circuito idraulico con portata elevata che controlla l’inclinazione e le funzioni aggiuntive, ad es. la benna
- Sistema di controllo per passare dall’inclinazione a un’altra funzione aggiuntiva
- Un pulsante ON/OFF libero sui joystick esistenti, per controllare il passaggio tra inclinazione e funzione aggiuntiva
- Vengono utilizzati i joystick originali
- Nessun controllo aggiuntivo necessario - tutti i circuiti idraulici si trovano sull’escavatore
- Ciascuna funzione necessita di un circuito idraulico a doppio effetto
DF10
SISTEMA AD ALIMENTAZIONE DIRETTA
Il sistema di controllo DF10 necessita di almeno 2 circuiti idraulici a doppio effetto per la rotazione e l’inclinazione del Tiltrotator NOX. Oltre alle linee della funzione attacco rapido, altri due circuiti idraulici, ad es. apri/chiudi benna e apri/ chiudi pinza integrata, possono essere collegati al Tiltrotator NOX. Inoltre, è possibile installare una linea di scarico aggiuntiva.
REQUISITI DELLA MACCHINA PER DF10
- Per un controllo completo del NOX, sono necessari 4 circuiti idraulici a doppio effetto: rotazione, inclinazione, funzione aggiuntiva 1 e funzione aggiuntiva 2 (pinza) e un circuito per l’attacco rapido
- Soluzione speciale: divisione di un circuito idraulico con una valvola di commutazione, in modo che due diverse funzioni possano essere controllate da un solo circuito di controllo. La valvola di commutazione deve essere installata in un punto adeguato sulla macchina portante sul NOX
- Nessun controllo aggiuntivo necessario - tutti i circuiti idraulici si trovano sull’escavatore
- Vengono utilizzati i joystick originali
- Nessuna valvola o cavo necessari sul NOX
- Ciascuna funzione necessita di un circuito idraulico a doppio effetto
- Configurazione minima: 2 circuiti idraulici (inclinazione e rotazione) con attacco rapido e nessun accessorio idraulico
Sempre il sistema di controllo giusto, a seconda della configurazione idraulica della macchina

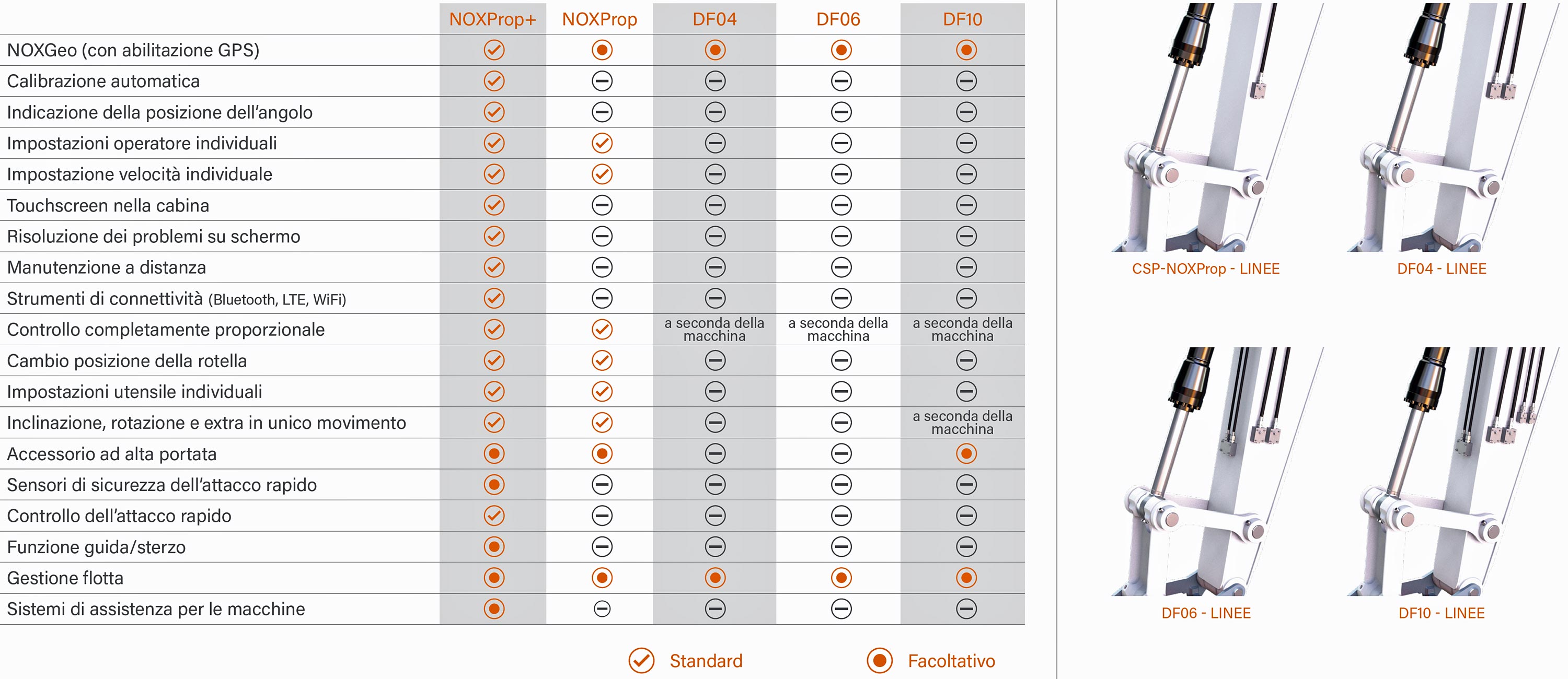

Questa tabella fornisce una panoramica rapida delle varie funzioni e su quale sistema di controllo esse sono disponibili. Breve riassunto dei requisiti della macchina:
- CSP NOXProp+
Circuito martello/cesoia - DF04
2 x circuiti proporzionali a doppio effetto - DF06
2 x circuiti proporzionali a doppio effetto (inclinazione e rotazione)
1 x circuito idraulico per attacco rapido - DF10
2 x proporzionali a doppio effetto (inclinazione e rotazione) 1 x circuito idraulico per attacco rapido
1 x circuito a doppio effetto ad alta pressione (compattatore)
1 x circuito a doppio effetto a bassa pressione (pinza)
